Ultrasoon-meetapparaat SL800

Snelle en voordelige detectie van persluchtlekkages

Complete set met verwisselbare sonden en ultrasoonzender

Met deze professionele ultrasone detectorset kunt u lekkages in persluchtnetten, installaties en bij verborgen pijpleidingen zelfs vanaf enkele meters afstand snel en voordelig aanrakingsloos lokaliseren.

Al de kleinste lekkages in persluchtleidingen zorgen bij weglekkend gas voor grote wrijving en veroorzaken voor de mens niet hoorbaar geluid in het ultrasoon-frequentiebereik.

Op dezelfde wijze maakt slijtage aan bewegende onderdelen zich vroegtijdig kenbaar.

Deze door stromingswrijving veroorzaakte geluidstrillingen worden door de sonde van de SL800 ontvangen en door krachtige omvormertechniek omgevormd naar hoorbaar geluid, dat via de geluidgedempte koptelefoon wordt weergegeven en eveneens als indicatiewaarde op een tiensegments LED-bargraph wordt weergegeven.

De gecombineerde visuele en geluidsregistratie met aanpasbare koptelefoongeluidssterkte, maakt geconcentreerd werken ook bij slechte lichtomstandigheden en omgevingsgeluid mogelijk.

Voor een lekdichtheidscontrole bij drukloze systemen als tanks, containers of klimaatkamers en ventilatietechnische installaties, is voor het leveren van ultrasoon geluid bovendien een zender SL800T opgenomen in de set.

Dit ultrasoonmeetapparaat ontvangt u als complete set met verwisselbare sonden en ultrasoonzender:

In de set leveren we u de ultrasoondetector SL800R en de ultrasoonzender SL800T – beide klaar voor gebruik, incl. batterijen, zowel een luchtgeluids- als een contactgeluidssonde voor de SL800R, een geluidgedempte koptelefoon met volumeregeling – alles compleet in een paraatkoffer.


Deze veelvoud aan toepassingsmogelijkheden biedt de ultrasone detectie met de SL800-set:

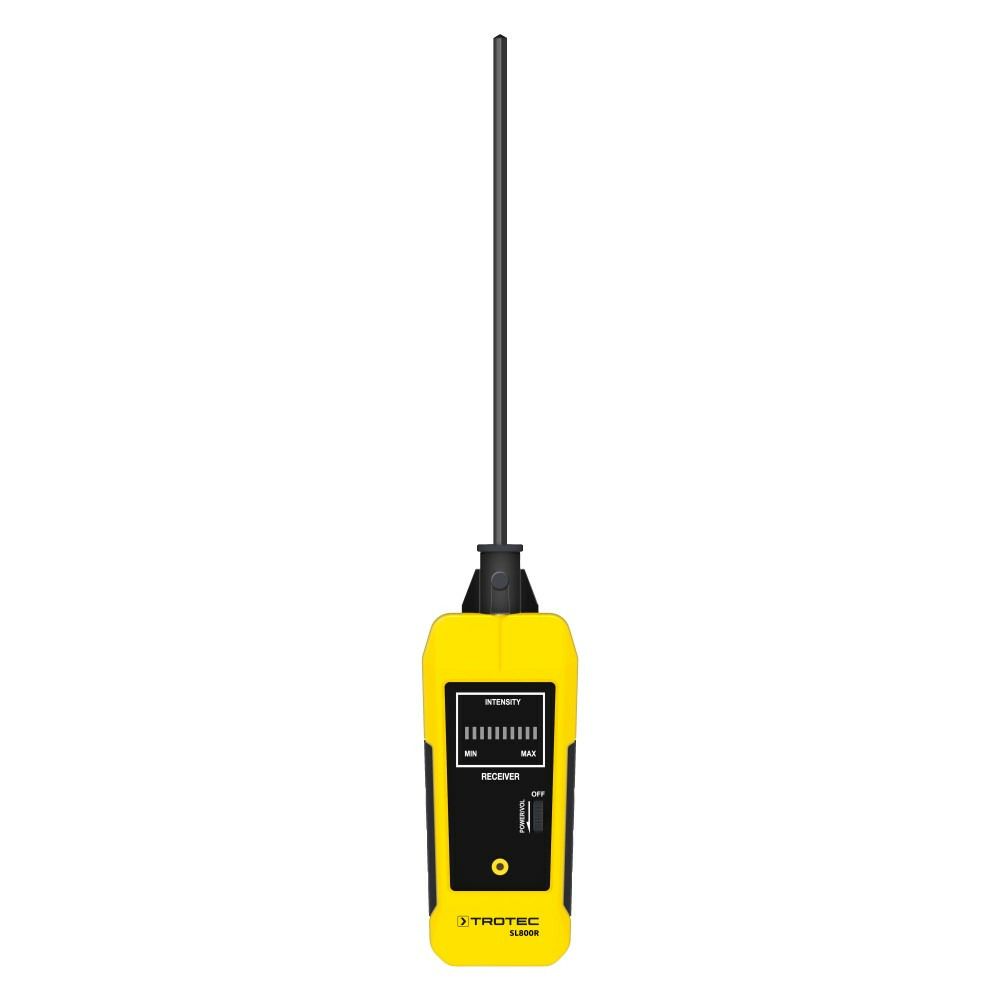

SL800R met contactgeluidssonde

SL800R met contactgeluidssonde
  • Vroegtijdige slijtagedetectie bij kogel-, rol- en glijlagers
  • Controleren van centrifugaalpompen op cavitatie
  • Lekdichtheidscontrole van armaturen
  • Doorgangscontrole, resp. controle van de werking van condenspotten

Deze sonde maakt gebruik van contactgeluid als drager van inwendige toestand en processen. Zo werkt de combinatie van apparaten als een elektronische stethoscoop.

SL800R met luchtgeluidssonde

SL800R met luchtgeluidssonde
  • Lekzoeken bij niet verborgen leidingen en buizen
  • Aantonen van verliezen door lekkages bij gasgevulde leidingnetten, ook tijdens bedrijf
  • Detecteren van lekkages bij hogedrukstoominrichtingen
  • Lokaliseren van haarscheurtjes, slechte lasnaden of versleten flensverbindingen
  • Lekdetectie bij alle toegankelijke armaturen en verbindingselementen, waarbij processen onder vacuüm of hoge druk plaatsvinden

SL800R met luchtgeluidssonde en ultrasoonzender SL800T

Ultrasoonzender SL800R
  • Lekdichtheidscontroles bij het vaststellen van de oorzaken van energetische defecten, bijvoorbeeld bij gebouwdeuren of -ramen
  • Controle van reservoirs, behuizingen of klimaatkamers op lekdichtheid
  • Blootstelling van tanks en containers aan ultrasoon geluid voor het controleren van afdichtingsonderdelen
Bij pompen en andere arbeidsmachines kunnen met een contactgeluidssonde vroegtijdig slijtageverschijnselen worden geconstateerd.
Slijtagedetectie met contactgeluidssonde
In combinatie met de ultrasoonzender SL800T kunnen lekdichtheidscontroles van bijvoorbeeld brandveiligheidsdeuren snel en voordelig worden uitgevoerd.
Lekdichtheidscontrole met luchtgeluidssonde

voorbeeld van kosten van lekverliezen in persluchtsystemen

Al bij de meest geringe lekkages in persluchtsystemen stromen doorlopend grote luchthoeveelheden weg met hoge snelheid, waardoor merkbaar hogere bedrijfskosten worden veroorzaakt:

Grootte van de lekkage Uitstromende luchthoeveelheid bij 8 bar Energieverlies**
[ø mm] [l/min] [l/jaar]* [kWh/j]
1 75 39.420.000 5.125
2 260 136.656.000 17.765
3 600 315.360.000 40.997
4 1.100 578.160.000 75.161
* Bij een 24-uurs bedrijf van de installatie gedurende het gehele jaar.
** Vanwege het extra benodigde motorvermogen (0,13 kW per m³ perslucht) voor hoger luchtdebiet voor drukverliescompensatie.
Snelle lekdichtheidscontroles bij gebouwen

Snelle lekdichtheidscontrole van gebouw- of andere afdichtingsonderdelen

Voor lekdichtheidscontroles bij gebouw- en brandveiligheidsdeuren of ramen, kan de ultrasoonzender SL800T eenvoudig achter het testobject worden geïnstalleerd. Weglekkend ultrasoon geluid voor het object geeft dan de locatie van de lekkage.

Voordelen in de praktijk:

  • Ontwikkeling, ontwerp, productie: 100 % Trotec
  • Eenvoudige detectie van de kleinste lekkages en afdichtingsgebreken
  • Tot op het punt nauwkeurige lekdetectie door krachtige geluidomvormingstechniek
  • Voordelig lekzoeken bij persluchtleidingen, evenals stoom-, gas- en vacuüminstallaties, ketels, vloeistofvoerende leidingen, kleppen, afsluiters, condenspotten
  • Betrouwbare vroegtijdige detectie van glij- en rollagerschade of andere slijtagegeluiden
  • Lucht- en contactgeluidssonde voor de meest uiteenlopende taken
  • Gegarandeerde lokalisatie, ook bij omgevingsgeluid door hoogwaardige geluidgedempte koptelefoon
  • Eenvoudig te hanteren

Kopen

Ultrasoon-meetapparaat SL800 tonen in Trotec webshop

Ultrasoon-meetapparaat SL800

U bespaart: 95,71 €

345,66 € 249,95 € incl. BTW Nettoprijs excl. BTW weergegeven

Kopen

Technische gegevens

Technische gegevens
Algemeen
  Artikelnummer 3.510.002.000
Ultrasoon [cijfers]
  Ontvangstfrequentie 36 - 44 kHz
  Zendfrequentie 40 kHz
Display
  Functie-LED's
  10-traps LED-balkindicatie
Apparaatbesturing
  Druktoetsen
  Duimwiel
Uitvoering van behuizing
  Kunststof
Interfaces
  Koptelefoonaansluiting 3,5 mm stekker
Energievoorziening
  Batterij
  Batterijtype 2x 9V-blokbatterij
Omgevingscondities
  Bedrijf - min. temperatuur [°C] 0
  Bedrijf - min. temperatuur [°C] 40
  Opslag - min. temperatuur [°C] -10
  Opslag - max. temperatuur [°C] 50
Afmeting
  Lengte (zonder verpakking) [mm] 430
  Breedte (zonder verpakking) [mm] 325
  Hoogte (zonder verpakking) [mm] 120
Gewicht
  (zonder verpakking) - incl. batterijen [kg] 1,64
Uitrusting, eigenschappen en functies
intern sensorsysteem
  Ultrasoon [cijfers]
Functies en uitrustingen
  Koptelefoonaansluiting
  variabele geluidssterkteregeling
Standaardleveromvang
Standaardleveromvang
  Apparaat
  Batterij(en)
  Contactgeluidssonde
  Luchtgeluidssonde
  Koptelefoon, 3,5 mm
  Verkorte bedieningshandleiding
Bepaalde meetgrootheden en functies
intern sensorsysteem
  Ultrasoon [cijfers]
Functies en uitrustingen
  Koptelefoonaansluiting
  variabele geluidssterkteregeling

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar
