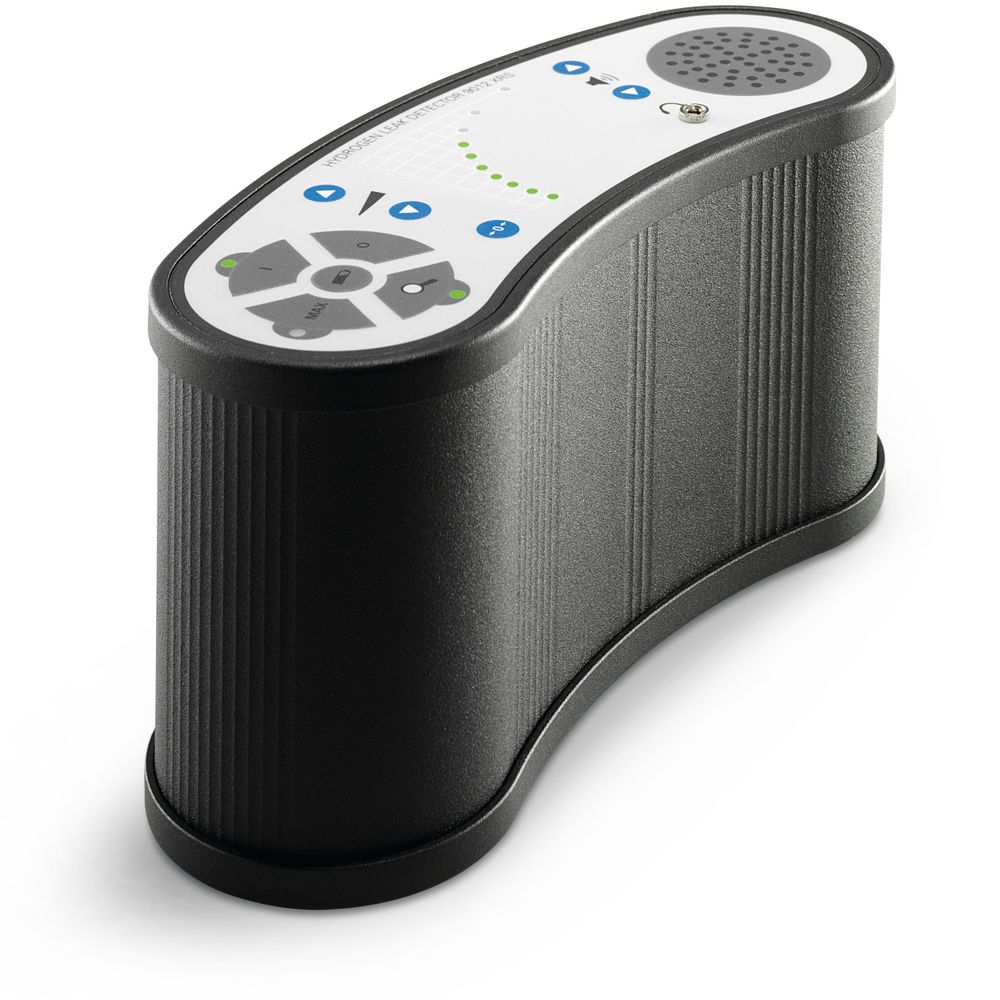

Waterstof-lekzoekapparaat XRS 9012

De XRS 9012 vertegenwoordigt de actuele technologische vooruitgang bij de ontwikkeling van voor de praktijk geoptimaliseerde waterstof-lekdetectieapparaten.

Dit lichte, krachtige en handzame meetapparaat maakt het mogelijk lekkages snel, tijd- en kostenbesparend te vinden. Geen lek is de klein of te groot, om snel en nauwkeurig te kunnen worden gevonden met het XRS-systeem!

Het ontwerp van het XRS-lokalisatiesysteem is gebaseerd op de actuele kennis van materiaal- en procestechniek. Daarom biedt dit meetapparaat de gebruiker in vergelijking met andere gasdetectoren substantiële voordelen.

Feiten met betrekking tot tracergas:

Worden de fysische eigenschappen van gassen geanalyseerd, die relevant zijn voor het lekzoeken, blijkt al snel dat waterstof superieur is ten opzichte van andere gassen. Daarom wordt waterstofgas bij het lekzoeken met het XRS-systeem als tracergas gebruikt, het is niet alleen het lichtste, maar bovendien ook het goedkoopste tracergas en volkomen veilig als het in de juiste vorm wordt gebruikt: verdund met stikstof. Bij het XRS-systeem wordt daarom een gasmengsel van 5% waterstof en 95% stikstof gebruikt. Dit milieuvriendelijke gasmengsel is niet brandbaar, niet giftig en niet corrosief! Waterstof en stikstof komen voor in alle biologische systemen. Het natuurlijke waterstofgehalte van lucht is 0,5 ppm.

Toepassingsvoorbeelden:

  • Pijp-/leidingbreukdetectie
  • Telefoon-/stroomkabels
  • Lekkagedetectie op platte daken
  • Hydraulische en pneumatische systemen
  • Reservoirs, kleppen, ketels, warmtewisselaars
  • Bouwwerken en boten
  • en veel meer …

XRS – systeemcomponenten in één overzicht

Het Trotec-standaardpakket van het XRS-systeem bevat:

  • Wasserstof-lekdetectieapparaat XRS 9012 incl. draagtas (afb. 1)
  • Meetkop XRS H 21 (afb. 2)
  • Kabel XRS C 21 S, 3 m (afb. 3)

Optioneel verkrijgbare systeemcomponenten:

  • Standaard-handgreep XRS P 12 (afb. 4)
  • Vloermeetkop XRS 8212 (afb. 5)
  • Vloersonde XRS 8612 (afb. 6) met vacuümpomp (afb. 7)
  • Overige componenten op aanvraag

Werkingsprincipe van de XRS 9012: De gevoeligheid van het meetapparaat kan voor elke taak individueel worden ingesteld

Via een druk op de knop wordt de gewenste gevoeligheid ingesteld. Deze procedure maakt het mogelijk op een nieuwe manier te werken – met meer zekerheid en efficiëntie:

Allereerst kunnen bij een maximale gevoeligheid ook grote arealen snel worden gecontroleerd. Zodra een signaal wordt ontvangen, kan de gevoeligheid zo worden gekozen, dat eventuele stoorsignalen worden gedempt en een exacte lokalisatie van de lekkage kan plaatsvinden.

De mogelijkheid voor het verlagen van de gevoeligheid betekent nog een voordeel.

Grote lekkages in kleine ruimten zorgen niet langer voor een volledige uitslag. Voor een eenduidige lokalisatie van grote lekkages, kan de gevoeligheid eenvoudig tot een minimum worden teruggeregeld.

Door de korte aanspreektijd, kunnen ook lage spoorgasconcentraties met een significant signaal worden gemeten, dat bij afnemende concentratie zeer snel weer terugvalt naar de nulwaarde. Daarnaast kan het nulpunt met een druk op de knop op elk moment weer opnieuw worden ingesteld.

Bij de ontwikkeling is ook zeer goed gelet op de veiligheid en het comfort:

De lekzoeker is zo gevormd dat hij zo dicht mogelijk bij het lichaam kan worden gedragen. Hij wordt geleverd met een draagband, zodat werken met beide handen zonder probleem mogelijk is. Een praktisch detail, dat extra veiligheid biedt.

Doorgaans wordt de XRS 9012 primair gebruikt voor het lokaliseren van lekkages en niet voor het meten van gasconcentraties. Moet echter een omvangrijke lokalisatie door meting op verschillende meetpunten worden uitgevoerd, kan dit met een verhoogde gevoeligheidsinstelling snel een eenvoudig worden uitgevoerd.

Handige prestatiekenmerken in de praktijk: De MAX-functie bepaalt bij iedere druk op de knop de bij het meetpunt aanwezige maximale concentratie. Hierdoor kunnen gasconcentraties op verschillende punten met elkaar worden vergeleken.

De XRS 9012 is uitgerust met een automatische batterijlaadfunctie. Mocht de batterij leegraken, is een laadduur van 5 tot 10 minuten doorgaans voldoende om de actuele meting te kunnen afronden. Het laden kan gebeuren via een sigarettenaanstekeraansluiting in het voertuig.

Substantiële voordelen van het XRS-systeem in de praktijk

Het ontwerp van het XRS-systeem is gebaseerd op de actuele kennis van materiaal- en procestechniek. Voordelen voor de gebruiker: Een effectief meetapparaat met een sterk geoptimaliseerde prijs-/prestatieverhouding! De som van voordelen maakt dat het XRS-systeem op dit moment de beste gasdetector-oplossing is voor een beschadigingsvrije lekdetectie!

Bij het doorontwikkelen van dit systeem hebben we naast onze jarenlange ervaring met tracergassystemen ook talrijke tips uit de praktijk meegenomen: Zo is bijvoorbeeld de meetsensor direct in de grondsonde aangebracht. Het resultaat: Extreem korte aanspreektijden!

Ook geheel bovenaan op het wensenlijstje van de gebruikers: geringe vervolgkosten en hoge werkingszekerheid! Daarom werkt het XRS-systeem in tegenstelling tot andere gasdetectoren zonder vacuümpomp, dure reparaties van dit voor uitval gevoelige component vervallen zo!

  • Instelbare gevoeligheid
  • Geen verzadiging – ook niet bij grote lekkages
  • Korte hersteltijd
  • Automatische nulpuntinstelling
  • Geen kruisgevoeligheid voor andere gassen
  • Ergonomische behuizing – draaggordel maakt werken met beide handen mogelijk
  • Onderhoudsvrije accu met korte laadtijd en een lange levensduur, ook laadbaar in het voertuig (12 V)
  • Storingsindicatie
  • Min.-/max.-meetwaardegeheugen

Accessoires voor de XRS 9012

Handmeetkop XRS H 21: Voor waterstof-lekzoeken met XRS 9012

De handmeetkop XRS H 21 behoort tot de standaardaccessoires van het Waterstof-lekzoekapparaat XRS 9012. De eigenlijke sensor bevindt zich op de punt van de handmeetkop, die met een kabel met het lekzoekapparaat is verbonden. Het meetapparaat reageert, zodra testgas bij de handmeetkop komt.

De XRS H 21 is zeer geschikt voor het tot op het punt nauwkeurige lekdetectie en kan ook in combinatie met de standaard handgreep XRS P 12 worden toegepast.

Handmeetkop XRS H21
Grondmeetkop XRS 8212

Grondmeetkop XRS 8212: Voor lekdetectie onder de meest ongunstige omstandigheden

De grondmeetkop wordt gebruikt bij de lekdetectie op zachte ondergrond, zoals akkergrond, leem, zand, kiezels, sneeuw of moeras en overal waar de oppervlak-meetkop XSR 8612 door begroeiing niet meer kan worden gebruikt.

Voordelen in de praktijk:

  • Detecteert waterstof in droge en natte grond, bij alle soorten zachte ondergrond te gebruiken
  • In de punt geïntegreerde waterstofsensor
  • Werkt zonder pomp
  • Waterdicht

De grondmeetkop XRS 8212 wordt samen met het lekdetectieapparaat XRS 9012 gebruikt en is bijzonder geschikt voor lekdetectie onder de meest ongunstige omgevingscondities.

Waterstof is tot op zekere hoogte oplosbaar in water. De grondmeetkop XRS 8212 wordt daarom ook gebruikt in het water, om vrijgekomen waterstof te lokaliseren.

Grondsonde XRS 8612

Deze sonde is speciaal ontwikkeld voor het lekzoeken bij ondergrondse tanks of leidingen en wordt samen met de XRS 9012 gebruikt.

Om te verhinderen dat het waterstof door de hoge vluchtigheid bij het bereiken van het oppervlak direct verdampt, zuig te sonde het gas direct uit de grond of de bodembedekking. Daardoor is het mogelijk ook de kleinste lekkages in pijpen of reservoirs exact te lokaliseren, zonder deze door boringen of graafwerkzaamheden te hoeven blootleggen.

Tot de uitrusting van de grondsonde XRS 8612 behoort een vacuümpomp met twee werksnelheden. De gebruikte waterstofsensor constructief hetzelfde als de sensor van de XRS 9012. Het inbouwen van deze sensor heeft tot gevolg dat het opgespoorde gas sneller wordt gemeld, als bij het toevoeren van het gas via een slang naar de lekzoeker mogelijk zou zijn.

De betrouwbare batterij XRS 9012 wordt ook in de grondsonde XRS 8612 gebruikt. Een LED geeft aan wanneer de batterij moet worden opgeladen. De batterij kan onbeperkt vaak en langdurig worden opgeladen.

Om te verhinderen dat water in de sonde wordt gezogen, heeft de grondsonde XRS 8612 een stoffilter en een overloopklep. Een LED geeft aan wanneer de overloopklep gesloten is. Door een eenvoudige druk op de knop kan de klep weer in de gebruiksstand worden gezet.

Kopen

Technische gegevens

Technische gegevens
Algemeen
  Artikelnummer XRS009012
Uitvoering van behuizing
  Metaal
Display
  Geen display
Energievoorziening
  extern (netdeel)
  intern (accu)
Gebruiksduur
  13 uur bij 20 °C
  6 uur bij -20 °C
Interfaces
  3,5 mm stekker (koptelefoon)
  Bajonet (sensor)
Apparaatbesturing
  Folietoetsenbord
Beschermingsgraad
  IP55
Gewicht
  (zonder verpakking) [kg] 1,9
Uitrusting, eigenschappen en functies
extern sensorsysteem
  Gas [H2]
Functies en uitrustingen
  Spoorgas-lekdetectie
  Storingsindicatie
  instelbare gevoeligheid
  Geen sensorverzadiging - ook niet bij grote lekkages
  snel sensorherstel bij sterke gasconcentratieschommelingen
  automatische nulpuntinstelling
  geringe kruisgevoeligheid voor andere gassen
  geheugen minimale meetwaarde
  Geheugen maximale meetwaarden
  Onderhoudsvrije accu met korte laadtijd en lange levensduur
Standaardleveromvang
Standaardleveromvang
  Meetkop XRS H21
  Meetapparaat
  Bedieningshandleiding
  Mini-oortje
  Transporttas
  Verbindingskabel XRS C21 (3 m)
  Standaard-handgreep XRS P12

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

XRS H 21

Technische gegevens
Algemeen
  Artikelnummer XRS000H21
H2-gas [ppm]
  Meetbereik min. | H2-gas [ppm] 0,7
  Aanspreekgevoeligheid | H2-gas [ppm] 0,7
  Aanspreektijd < 1
  Opwarmduur 6 s
Pompkit
  Pompopbrengst standaard (l/min) [L/min]
  Pompopbrengst max. (l/min) [l/min]
  Pompopbrengst standaard (mbar) [mbar]
  Pompopbrengst max. (mbar) [mbar]
  Pomptype
  Stroomvoorziening
  Opgenomen vermogen [kW]
  Opgenomen vermogen ca. [mA]
  Batterijcapaciteit standaard ( > 0 °C) [h]
  Batterijcapaciteit bij max. pompopbrengst ( > 0 °C) [h]
Materiaaluitvoering sensorelement
  Overige
  Aluminium
  RVS
  Composiet
  Polycarbonaat
Materiaaluitvoering greep
  Kunststof
  Kunststof/metaal
  Metaal
Interface/ stekkerformaat
  Stekkerformaat Speciale stekker 5-polig
  SDI-stekker
Omgevingscondities (meetelektronica in greep)
  Bedrijfstemperatuur min. [°C] -20
  Bedrijfstemperatuur max. [°C] 50
  Opslagtemperatuur min. [°C]
  Opslagtemperatuur max. [°C]
Functies en uitrustingen
  robuust sinterfilter
Bepaalde meetgrootheden en functies
intern sensorsysteem
  H2-waterstofgas [digits]
Functies en uitrustingen
  robuust sinterfilter
  flexibele zwanenhals
  functionele greepknop met aangesloten actieve zuigpomp
  beschermde sensorpunt voor het insteken in zachte ondergrond
  Rubbermanchet voor betere afdichting
  geïntegreerde verbindingskabel
  Sinter-beschermkap
  Schroefbare holle stangen voor verlenging

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

XRS 8212

Technische gegevens
Algemeen
  Artikelnummer XRS008212
H2-gas [ppm]
  Meetbereik min. | H2-gas [ppm] 0,7
  Aanspreekgevoeligheid | H2-gas [ppm] 1
  Aanspreektijd < 1
  Opwarmduur < 10
Pompkit
  Pompopbrengst standaard (l/min) [L/min]
  Pompopbrengst max. (l/min) [l/min]
  Pompopbrengst standaard (mbar) [mbar]
  Pompopbrengst max. (mbar) [mbar]
  Pomptype
  Stroomvoorziening
  Opgenomen vermogen [kW]
  Opgenomen vermogen ca. [mA]
  Batterijcapaciteit standaard ( > 0 °C) [h]
  Batterijcapaciteit bij max. pompopbrengst ( > 0 °C) [h]
Afmetingen sensorelement
  Lengte [mm] 905
  Diameter [mm] 24
Materiaaluitvoering sensorelement
  Overige
  Aluminium
  RVS
  Composiet
  Polycarbonaat
Materiaaluitvoering greep
  Materiaaluitvoering Kunststof/metaal
  Kunststof
  Metaal
Interface/ stekkerformaat
  Stekkerformaat Speciale stekker 5-polig
  SDI-stekker
Omgevingscondities (meetelektronica in greep)
  Bedrijfstemperatuur min. [°C] -20
  Bedrijfstemperatuur max. [°C] 50
  Opslagtemperatuur min. [°C]
  Opslagtemperatuur max. [°C]
Functies en uitrustingen
  beschermde sensorpunt voor het insteken in zachte ondergrond
Gewicht
  (zonder verpakking) [kg] 0,54
Bepaalde meetgrootheden en functies
intern sensorsysteem
  H2-waterstofgas [digits]
Functies en uitrustingen
  beschermde sensorpunt voor het insteken in zachte ondergrond
  flexibele zwanenhals
  functionele greepknop met aangesloten actieve zuigpomp
  Rubbermanchet voor betere afdichting
  geïntegreerde verbindingskabel
  robuust sinterfilter
  Sinter-beschermkap
  Schroefbare holle stangen voor verlenging

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

XRS 8612

Technische gegevens
Algemeen
  Artikelnummer XRS008612
H2-gas [ppm]
  Meetbereik min. | H2-gas [ppm] 0,7
  Aanspreekgevoeligheid | H2-gas [ppm] 0,7
  Aanspreektijd < 1
Pompkit
  Pompopbrengst standaard (l/min) [L/min] 0,5
  Pompopbrengst max. (l/min) [l/min] 1
  Pompopbrengst standaard (mbar) [mbar] 200
  Pompopbrengst max. (mbar) [mbar] 450
  Pomptype Membraanpomp
  Stroomvoorziening Accu
  Batterijcapaciteit standaard ( > 0 °C) [h] 20
  Batterijcapaciteit bij max. pompopbrengst ( > 0 °C) [h] 3
Afmetingen sensorelement
  Lengte [mm] 905
  Diameter [mm] 24
Materiaaluitvoering sensorelement
  Overige
  Aluminium
  RVS
  Composiet
  Polycarbonaat
Materiaaluitvoering greep
  Materiaaluitvoering Kunststof/metaal
  Kunststof
  Metaal
Interface/ stekkerformaat
  Stekkerformaat Speciale stekker 5-polig
  SDI-stekker
Omgevingscondities (meetelektronica in greep)
  Bedrijfstemperatuur min. [°C] -20
  Bedrijfstemperatuur max. [°C] 50
  Opslagtemperatuur min. [°C] -30
  Opslagtemperatuur max. [°C] 50
Functies en uitrustingen
  robuust sinterfilter
  functionele greepknop met aangesloten actieve zuigpomp
  Rubbermanchet voor betere afdichting
Gewicht
  (zonder verpakking) [kg] 1,8
Bepaalde meetgrootheden en functies
intern sensorsysteem
  H2-waterstofgas [digits]
Functies en uitrustingen
  robuust sinterfilter
  functionele greepknop met aangesloten actieve zuigpomp
  Rubbermanchet voor betere afdichting
  flexibele zwanenhals
  beschermde sensorpunt voor het insteken in zachte ondergrond
  geïntegreerde verbindingskabel
  Sinter-beschermkap
  Schroefbare holle stangen voor verlenging

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar
