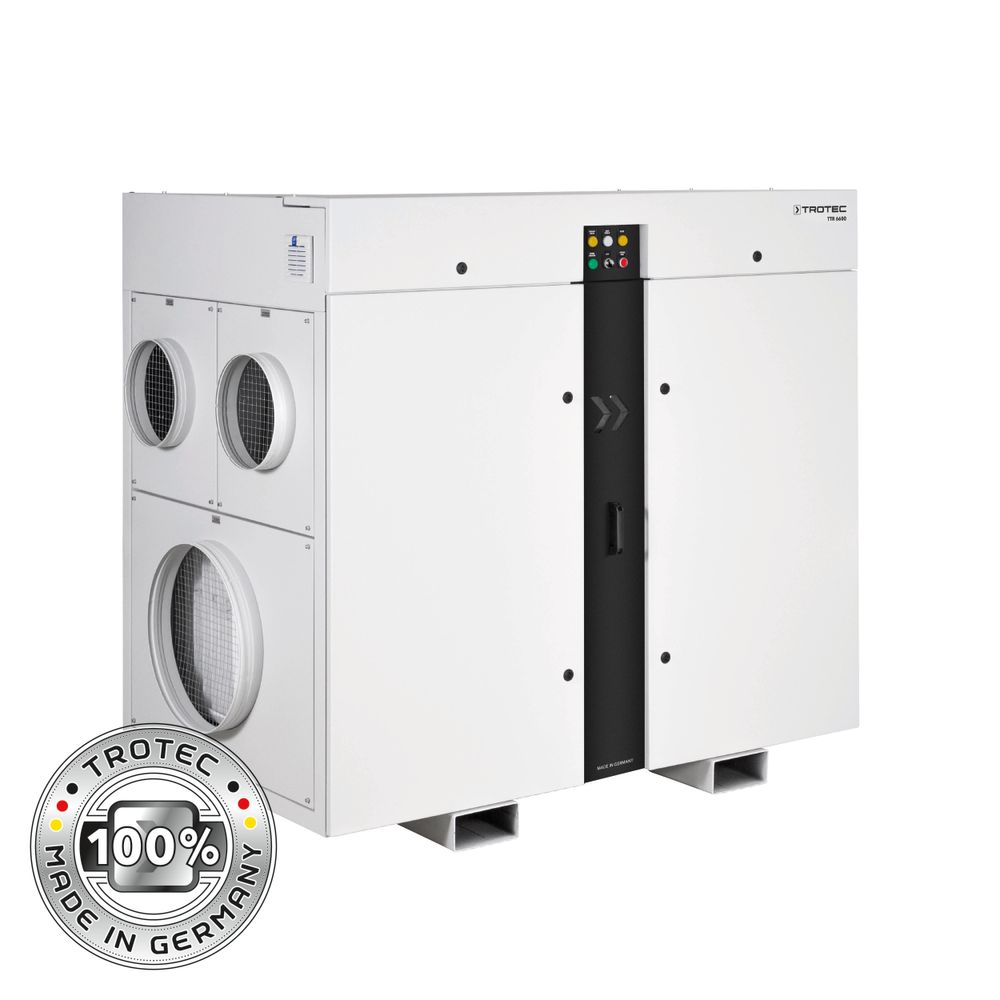

Déshydrateur industriel à adsorption TTR 6600

Le TTR 6600 est un puissant déshydrateur à adsorption stationnaire doté d’une impressionnante capacité de déshumidification de 892 kg / 24h.

Déshydrateur industriel à adsorption TTR 6600
Déshydrateur industriel à adsorption TTR 6600
Déshydrateur industriel à adsorption TTR 6600

La parfaite maîtrise de l’humidité de l’air

Avec une capacité de déshumidification de 900 kilos par jour environ et un débit d’air nominal de 6 600 mètres cube d’air sec par heure à une pression statique de 400 Pa, le TTR 6600 est idéalement équipé pour un besoin en air sec très élevé même dans les environnements très froids avec un point de rosée bas. Les conditions les meilleures, par exemple, pour la déshumidification permanente, la déshumidification du gaz ou la production d’air sec dans les industries chimique, pharmaceutique ou alimentaire, ainsi que pour la construction mécanique ; il protège également les machines, les stocks et les bâtiments de la corrosion et de la formation de condensation ou de moisissures, comme dans les dispositifs hydrauliques ou les centrales de commande électrique.

Le robuste boîtier en acier du TTR 6600, galvanisé et laqué, tient tête aux conditions d’intervention les plus difficiles et convient parfaitement à la déshumidification permanente, à la déshumidification de gaz ou à la génération d’air sec dans l’industrie chimique, l’industrie pharmaceutique et l’industrie alimentaire ainsi que pour la construction mécanique, comme pour la réduction de formation de glace et de givre dans les zones de congélation ou pour la protection de marchandises stockées sensibles à l’humidité.

High Performance made in Germany

Le TTR 6600 bénéficie d'une construction aussi durable que facile à entretenir qui fonctionne très longtemps. Il s'agit d'un déshydrateur à adsorption développé et fabriqué en Allemagne par Trotec selon les normes de qualité les plus élevées. Comme tous les produits de Trotec, il est fabriqué avec des composants efficaces de marque de dernière génération et venant des fabricants leader du marché.

L’harmonie des flux

Les ventilateurs hautes performances du TTR 6600 sont animés par des moteurs EC économes dont les régimes peuvent être ajustés indépendamment l’un de l’autre grâce au régulateur Duoventic. L’intégration de cette régulation du débit Duoventic vous permet de configurer rapidement le déshydrateur industriel TTR 6600, sans la moindre modification, pour l’adapter au mieux au besoin : air extrêmement sec avec un débit bas, débit plus important d’air sec ou séchage maximal de l’air ambiant avec une part modérée d’air sec.

FlowMatic S, et le débit d’air est respecté

Le déshydrateur à adsorption TTR 6600 est doté en série de la régulation de débit FlowMatic S dont les capteurs détectent les pertes de pression qu’elle compense automatiquement. La régulation du débit d’air ou de la pression est paramétrable à volonté par l’intermédiaire d’un signal de pilotage. Dès que la FlowMatic S enregistre une déviation, elle réagit en conséquence et garantit le maintien constant de la valeur définie pour le débit ou la pression. De cette manière, vous avez en permanence un flux d’air sec constant dans la quantité désirée à disposition.

La commande Duoventic permet de régler le débit de l’air humide et de l’air de régénération en fonction du besoin, ce qui rend inutile les traditionnelles soupapes d’étranglement dans les conduites d’air.
Commande Duoventic pour la régulation du débit d’air
La régulation de débit FlowMatic S garantit la tenue permanente du débit ou de la pression définie.
Flowmatic S
Le TTR 6600 fonctionne selon le principe TTR Trisorp-Dual avec des circuits séparés pour l’air humide et l’air de régénération passant chacun par un ventilateur ainsi qu’un secteur de purge interne servant à la récupération de chaleur pour l’air de régénération entrant.
TTR Trisorp-Dual

Puissance de déshumidification élevée même lorsque le point de rosée est bas

Les déshydrateurs à adsorption de la série TTR exploitent, pour la déshumidification, la différence de pression de vapeur entre l’air humide et un sorbant hygroscopique intégré dans une roue de séchage et présentant une structure de surface extrêmement importante. Ce procédé assure une capacité de déshumidification élevée, même à taux d’humidité réduit et à basse température.

Le principe TTR Trisorp-Dual

Le TTR 6600 et est équipé de circuits individuels pour le flux d’air humide et le flux l’air de régénération avec deux ventilateurs séparés. L’air à déshumidifier est aspiré au moyen d’un ventilateur et passe à travers le secteur de déshumidification de la roue de séchage en rotation permanente où l’humidité qu’il contient est extraite par fixation au sorbant. L’air ainsi asséché est ensuite dirigé vers la sortie d'air.

L’air de régénération est également aspiré au moyen d’un ventilateur séparé et conduit à travers le secteur de purge. Comme la roue de séchage s’échauffe du fait de la chaleur d’adsorption et de la chaleur de régénération, le secteur de purge est utilisé pour la récupération de chaleur et le refroidissement de la roue de séchage, ce qui réduit tout autant la consommation d’énergie que cela améliore les performances de déshumidification, en particulier en cas de point de rosée bas.

En passant à travers l’élément chauffant, l’air est fortement réchauffé et son humidité relative ainsi extrêmement diminuée, si bien qu’il est en mesure, lorsqu’il traverse le secteur de régénération, d’absorber l’humidité fixée dans le gel de silice avant d’être évacué vers l’extérieur en tant qu’air de régénération extrêmement humide, par la sortie d’air humide.


Exemple d’installation 1 : Séchage et recyclage de l’air sans influence sur la pression, l’installation étant effectuée à l’extérieur de la pièce dont l’air doit être séché.
Mode recyclage de l’air sans influence sur la pression avec installation extérieure

Déshumidification économe en énergie et degré de séchage plus élevé grâce au recyclage de l’air à double circuit

Le principe TTR Trisorp-Dual avec ses deux circuits d’air séparés permet un mode recyclage de l’air et un air sec frais à partir d’un circuit d’air humide isolé, que l’appareil soit installé à l’extérieur (exemple 1) ou à l’intérieur (exemple 2) de la pièce à traiter. Dans le cas de l’installation intérieure, l’entrée de l’air de régénération et la sortie de l’air humide sont simplement déportées hors de la pièce au moyen de tuyaux ou de conduites.

Comparé au mode aération conventionnel, le mode séchage par recyclage variable permet, pour une quantité nominale d’air sec, d’obtenir des températures de point de rosée nettement plus basses et ainsi un séchage bien plus complet ainsi qu’un fonctionnement sensiblement plus efficace au plan énergétique.

Exemple d’installation 2 : Séchage et recyclage de l’air sans influence sur la pression, l’installation étant effectuée à l’intérieur de la pièce dont l’air doit être séché.
Mode recyclage de l’air sans influence sur la pression avec installation intérieure

Module API Millenium
Boîtier de commande équipé de tous les éléments nécessaires au fonctionnement
Équipé de filtres à air G4 à surveillance intégrée

Plus de valeur, pas plus de coûts

Le déshumidificateur TTR 6600 est équipé dès le départ de nombreuses fonctionnalités et caractéristiques qui vous garantissent un fonctionnement fiable, une manipulation simple et une longue durée de vie avec une maintenance réduite.

  • Module API Millenium pour une gestion précise de l’énergie
  • Régulation de débit d’air FlowMatic
  • Contrôle de rotation du rotor (rotor et entraînement)
  • Système de sécurité anti-surchauffe avec verrouillage de remise en marche (air de régénération)
  • Gestion de la température de fonctionnement (air de régénération)
  • Filtres à air G4 en Z avec surveillance électronique et voyant d’alerte général
  • Bornes de raccordement pour marche/arrêt externe et bornes de raccordement pour hygrostat
  • Contacts secs (fonctionnement, dérangement, filtres)
  • Inversion configurable de la direction de l’air
  • Boîtier métallique robuste, galvanisé et peint, conçu pour une maintenance aisée

De plus, le TTR 6600 peut être complété par de très nombreuses options d'équipement grâce auxquelles il est possible de le configurer exactement selon vos besoins individuels.

Inversion configurable de la direction de l’air

Les modèles des groupes TTR présentent une inversion de l'air configurable, pratique pour l'utilisation industrielle stationnaire en particulier lors d'une installation dotée de tuyaux, car les appareils nouveaux ou supplémentaires doivent être capables de s’intégrer de manière flexible aux processus existant justement pour ces applications.

Le boîtier du déshumidificateur est préparé en usine pour un montage présentant une inversion des circuits d’air, si bien que l’appareil, indépendamment de la direction de l’air humide, peut toujours être installé de sorte que le côté commande soit tourné vers l’opérateur. Sur demande, la direction du flux peut être adaptée, en option, en fonction des besoins individuels par inversion des modules. Soufflage de l’air sec à droite et évacuation de l’air humide à gauche – ou le contraire ? Aucun problème grâce à l’inversion configurable de la direction de l’air.

Conçu pour un entretien facile

Tous les déshydrateurs industriels à adsorption de la série TTR sont construits en vue d’une grande simplicité de maintenance. Des portes et des volets de filtres verrouillables ainsi que la trappe du boîtier de commande vous permettent d’accéder vite et à chaque instant à tous les éléments. De plus, le robuste boîtier est parfaitement préparé pour les extensions optionnelles ou les solutions individuelles spéciales.

Inversion configurable de la direction de l’air
Un déshydrateur à adsorption idéal pour de nombreuses applications : le TTR 6600 de Trotec

De nombreuses applications

Du fait de ses performances de déshumidification très élevées même en cas de point de rosée bas, le déshydrateur industriel à adsorption TTR 6600 peut être mis en œuvre dans de nombreux domaines, comme par exemple :

Graphique de performances du TTR 6600
Le rotor de sorption du TTR 6600 est structuré en couches de non-tissé plat et ondulé auxquelles un gel de silice est lié chimiquement. C’est ainsi qu’est créée une structure en nid d'abeille, qui comprend de nombreux canaux d'air axiaux présentant une grande surface et une liaison directe vers la structure intérieure poreuse du gel de silice et sa propre surface importante et hygroscopique. Un seul gramme de ce sorbant présente une surface de plus de 700 mètres carrés. Autrement dit, à peine 10 grammes ont la même surface qu’un terrain de football.
Le TTR 6600 est équipé d’un rotor de sorption de grande taille avec un revêtement de gel de silice
Disponible également en option en version locative

Disponible également en version locative

Vous pouvez également obtenir de nombreux déshydrateurs industriels TTR en version locative sous forme d’équipement optionnel supplémentaire. Dans ce cas, le déshumidificateur est monté dans un châssis de transport protecteur galvanisé à chaud, empilable, équipé d’œillets de levage et d’entrées pour chariot à fourche de chaque côté. Sur demande, le châssis de transport peut être équipé de roulettes supplémentaires.

Sur demande, nous produisons également des modèles spéciaux de déshydrateurs à adsorption faits sur mesure

Sur demande, nous produisons volontiers des déshydrateurs à adsorption « made in Germany » individuels parfaitement adaptés à vos besoins, par exemple :

  • les déshydrateurs industriels TTR en modèles hygiéniques
  • les déshydrateurs industriels TTR pour un air sec exempt de LABS
  • les déshydrateurs industriels TTR pour des points de rosée extrêmement bas

Utilisez la possibilité de planifier, construire et fabriquer des modèles spéciaux équipés de composants spécifiquement adaptés à vos besoins individuels en étroite collaboration avec nos spécialistes. Ici, vous en apprendrez davantage …

Charge humide directement à droite sans charge

Le calcul de capacité en toute simplicité : vers le calculateur de capacité en ligne de Trotec

Charge humide directement à droite sans charge

Vous pouvez vous passer du calcul compliqué classique de la capacité nécessaire et utiliser à la place notre calculateur professionnel de capacité en ligne afin de calculer de façon exacte la capacité requise pour votre groupe TTR. Sélectionnez tout simplement le type de déshumidification souhaité, renseignez les paramètres requis et notre calculateur va vous indiquer la valeur exacte des charges en humidité pour votre application ainsi qu’une recommandation pour le déshumidificateur optimal de Trotec.

Accès direct au calculateur de capacité en ligne

ÉTUDE DE CAS TROTEC: Déshumidification fiable de l'air contre la condensation avec MareDeus

ÉTUDE DE CAS TROTEC:
Déshumidification fiable de l'air contre la condensation avec MareDeus

La société espagnole "MareDeus Food Solutions" s'appuie sur les unités de séchage par adsorption TTR de Trotec pour sa production de morue. La formation de brouillard et l'humidité après les travaux de nettoyage appartiennent au passé.

Vers le document PDF

Comparatif des caractéristiques techniques

Comparez directement les déshumidificateurs à adsorption fixes de la série TTR :

Afin de pouvoir aisément trouver le modèle qui vous convient, vous avez la possibilité de comparer entre eux les déshumidificateurs à adsorption de la série TTR de Trotec.

Décochez la case des appareils que vous n’avez pas besoin d’inclure dans le comparatif.

Comparatif des caractéristiques techniques

Avantages pratiques :

  • Qualité professionnelle « made in Germany » – fabrication originale Trotec
  • Puissance de déshumidification élevée même en cas de point de rosée bas
  • Boîtier métallique robuste, galvanisé et laqué
  • Rotor de sorption à gel de silice de grande fiabilité
  • Inversion de la direction de l’air configurable (transformation avec un minimum de travail)
  • Commande Duoventic : la puissance de chaque ventilateur est réglable individuellement au moyen d’un potentiomètre
  • Unité de contrôle SPS Millenium
  • Régulation FlowMatic pour le maintien de la valeur définie pour le débit volumique ou la pression
  • Principe TTR Trisorp-Dual avec circuits séparés pour l’air de séchage et l’air de régénération pour un mode recyclage sans influence sur la pression
  • Chauffage de régénération électrique
  • Contrôle du filtre (pour chaque flux d’air et voyant général)
  • Les multiples options d’équipement permettent une configuration individuelle pour presque toutes les applications

Acheter

Déshydrateur à adsorption TTR 6600 Montrer dans la boutique en ligne Trotec

Données techniques

Données techniques
Généralités
  Numéro d'article 1.110.000.187
Air sec ( en cas d'air d'aspiration 20°C / 60% h.r)
  Déshumidification [kg/24h] 892,8
  Déshumidification [kg/h] 37,2
  Débit d'air soufflerie libre [m³/h] 7 200
  Débit d’air nominal | Air sec (air aspiré à 20 °C / 60 % HR) [m³/h] 6 600
  Pression externe |Air sec (air aspiré à 20 °C / 60 % HR) [Pa] 400
  Raccordement entrée Ø [mm] | Air sec (en cas d'air d'aspiration 20 °C/60 % h.r.) 500
  Raccordement sortie Ø | Air sec (en cas d'air d'aspiration 20 °C/60 % h.r.) [mm] 500
Air de régénération
  Débit d'air nominal | Air de régénération [m³/h] 1 330
  Pression externe | Air de régénération [Pa] 300
  Raccord entrée Ø | Air de régénération [mm] 300
  Raccord sortie Ø | Air de régénération [mm] 300
Principe de travail
  Principe de travail TTR Trisorp-Dual
Plage de fonctionnement
  Température min. [°C] -20
  Température max. [°C] 40
  Humidité relative min. [% h.r.] 0
  Humidité relative max. [% h.r. (sans condensation)] 100
Valeurs électriques
  Raccordement au réseau 380 - 480 V, 50/60 Hz
  Courant nominal absorbé [A] 73,5
  Puissance installée [kW] 50,5
  Puissance calorifique [kW] 45
  Fusible recommandé [A] 100
Alimentation électrique
  Raccordement par bornes
Déshumidification automatique
  Déshumidification non-stop
Dimensions
  Longueur (sans emballage) [mm] 1 919
  Largeur (sans emballage) [mm] 1 110
  Hauteur (sans emballage) [mm] 1 680
Poids
  (sans emballage) [kg] 720
Équipement, caractéristiques et fonctions
Type de boîtier
  Boîtier acier, galvanisé et peint
  Acier inoxydable
Modèle de l'appareil
  Installation à l'intérieur (standard)
  Protection contre les intempéries
  Version de location
  empilable
Équipement
  Large plage de tension
  Contrôle de rotation du rotor (rotor et entraînement)
  Système de sécurité anti-surchauffe avec verrouillage de remise en marche (air de régénération)
  Gestion de la température de fonctionnement (air de régénération)
  Surveillance des filtres (pour chaque flux d’air et voyant général)
  Commande Duoventic
  Inversion de la direction de l’air configurable (transformation avec un minimum de travail)
  Bornes pour MARCHE/ARRÊT externe
  Bornes de connexion hygrostat
  Contacts secs (fonctionnement, dérangement, filtre)
  Compteur d’heures de service
  Régulation du débit d’air
  Récupération de chaleur intégrée
  Commande FlowMatic contrôlée par capteur
  Hygrostat (électronique)
  Hygrostat (mécanique)
  Régulation de l’humidité
  Mesure de la température et de l’humidité
  Compteur de consommation d'électricité
  Ampèremètre
  Douille DIN pour externe MARCHE/ARRÊT
Chauffage de régénération Type
  Résistance électrique
  PTC électrique
  Gaz
  Vapeur saturée (4 bar eff.)
Traitement postérieur/antérieur de l'air
  Refroidissement préliminaire
  Refroidissement ultérieur
  Préchauffage
  Réchauffage
Mobilité
  Cadre de transport
  Roulettes avec frein
  Roulette fixe
  Dispositif de levage - grue
  Passages pour fourche

 Équipement de série

 disponible en option

 non disponible
