Déshydrateur industriel à adsorption TTR 1400

Appareil polyvalent et flexible d’une capacité de déshumidification de 177 kg / 24h aux multiples applications dans l’industrie.

Boîtier de commande intégré derrière le tableau de commande
Le TTR 1400 : aussi compact que performant

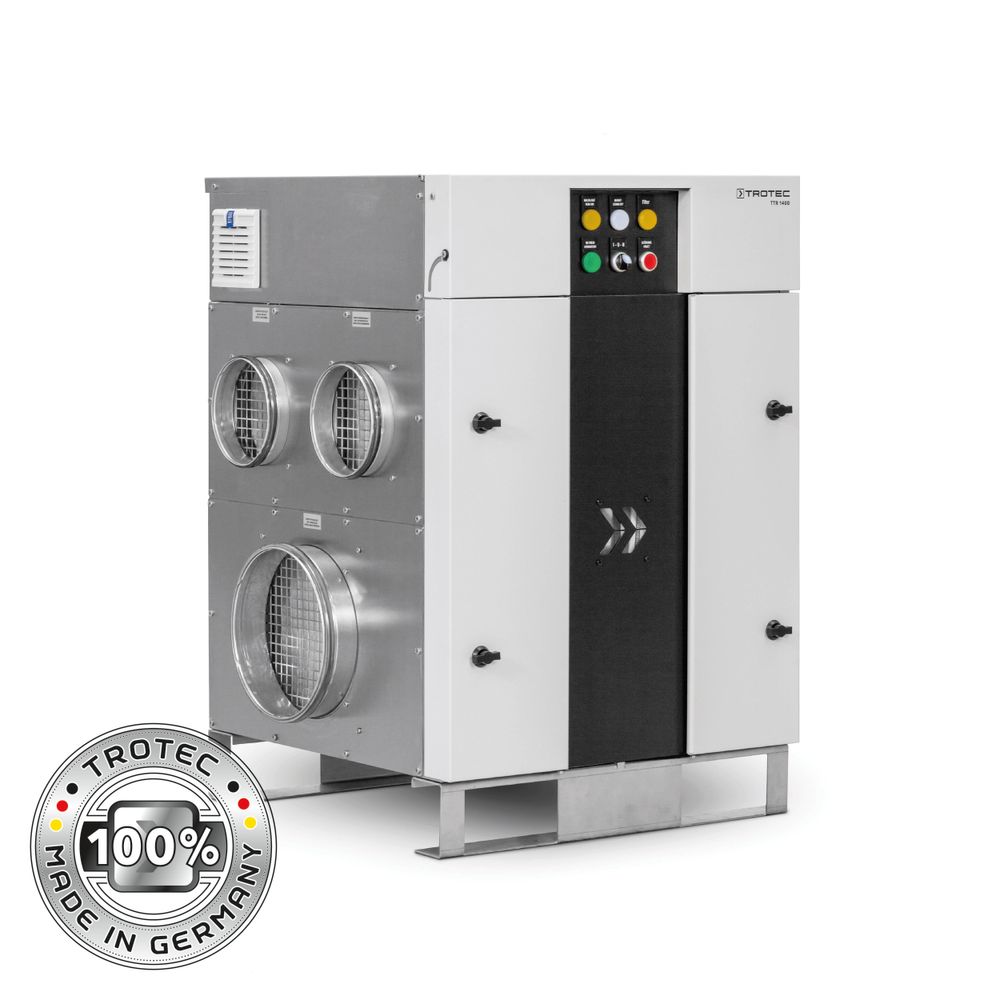

Le TTR 1400 et son robuste boîtier inox

La parfaite maîtrise de l’humidité de l’air

Facile d’entretien, le déshydrateur à adsorption TTR 1400 ne se contente pas de garantir une capacité de déshumidification élevée, même en cas de point de rosée bas : grâce à son carter en acier inoxydable et un boîtier électrique en exécution IP53, le TTR 1400 se distingue aussi par une grande résistance à la corrosion et aux conditions défavorables, ce qui le prédestine de manière idéale pour de nombreuses application de déshumidification ou de production d’air sec dans la chimie, la pharmacie ou l’industrie alimentaire, ainsi que pour la construction mécanique ; il protège également les machines, les stocks et les bâtiments de la corrosion et de la formation de condensation ou de moisissures, par exemple dans les dispositifs hydrauliques ou les centrales de commande électrique.

High Performance made in Germany

Le TTR 1400 bénéficie d'une construction aussi durable que facile à entretenir et qui fonctionne très longtemps. Il s'agit d'un déshydrateur à adsorption développé et fabriqué en Allemagne par Trotec selon les normes de qualité les plus élevées. Comme tous les produits de Trotec, il est fabriqué avec des composants efficaces de marque de dernière génération et venant des fabricants leader du marché.

Puissance de déshumidification élevée même lorsque le point de rosée est bas

Les déshydrateurs à adsorption de la série TTR exploitent, pour la déshumidification, la différence de pression de vapeur entre l’air humide et un sorbant hygroscopique intégré dans une roue de séchage et présentant une structure de surface extrêmement importante. Ce procédé assure une capacité de déshumidification élevée, même à taux d’humidité réduit et à basse température.

Le principe TTR Trisorp-Dual

Le TTR 1400 et est équipé de circuits individuels pour le flux d’air humide et le flux l’air de régénération avec deux ventilateurs séparés. L’air à déshumidifier est aspiré au moyen d’un ventilateur et passe à travers le secteur de déshumidification de la roue de séchage en rotation permanente où l’humidité qu’il contient est extraite par fixation au sorbant. L’air ainsi asséché est ensuite dirigé vers la sortie d'air.

L’air de régénération est également aspiré au moyen d’un ventilateur séparé et conduit à travers le secteur de purge. Comme la roue de séchage s’échauffe du fait de la chaleur d’adsorption et de la chaleur de régénération, le secteur de purge est utilisé pour la récupération de chaleur et le refroidissement de la roue de séchage, ce qui réduit tout autant la consommation d’énergie que cela améliore les performances de déshumidification, en particulier en cas de point de rosée bas.

En passant à travers l’élément chauffant, l’air est fortement réchauffé et son humidité relative ainsi extrêmement diminuée, si bien qu’il est en mesure, lorsqu’il traverse le secteur de régénération, d’absorber l’humidité fixée dans le gel de silice avant d’être évacué vers l’extérieur en tant qu’air de régénération extrêmement humide, par la sortie d’air humide.

Le TTR 1400 fonctionne selon le principe TTR Trisorp-Dual avec des circuits séparés pour l’air humide et l’air de régénération passant chacun par un ventilateur ainsi qu’un secteur de purge interne servant à la récupération de chaleur pour l’air de régénération entrant.
TTR Trisorp-Dual

Inversion configurable de la direction de l’air

Inversion configurable de la direction de l’air

Le boîtier du déshumidificateur est préparé en usine pour un montage présentant une inversion des circuits d’air, si bien que l’appareil, indépendamment de la direction de l’air humide, peut toujours être installé de sorte que le côté commande soit tourné vers l’opérateur. Sur demande, la direction du flux peut être adaptée, en option, en fonction des besoins individuels par inversion des modules. Soufflage de l’air sec à droite et évacuation de l’air humide à gauche – ou le contraire ? Aucun problème grâce à l’inversion configurable de la direction de l’air.

Commande Duoventic pour la régulation du débit d’air

Commande Duoventic pour la régulation du débit d’air

Les ventilateurs hautes performances du TTR 1400 sont animés par des moteurs EC économes dont les régimes peuvent être ajustés indépendamment l’un de l’autre grâce au régulateur Duoventic. L’intégration de cette régulation du débit Duoventic vous permet de configurer rapidement le déshydrateur industriel TTR 1400, sans la moindre modification, pour l’adapter au mieux au besoin : air extrêmement sec avec un débit bas, débit plus important d’air sec ou séchage maximal de l’air ambiant avec une part modérée d’air sec.

Conçu pour un entretien facile

Conçu pour un entretien facile

Le TTR 1400 est construit en vue d’une grande simplicité de maintenance. Des portes et des volets de filtres verrouillables vous permettent d’accéder vite et à chaque instant à tous les éléments. L’appareil est équipé en standard de filtres à air en Z G4 intégrés, un pour l’air humide, un pour l’air de régénération. Une surveillance correspondante avec voyant d’alerte est également intégrée en série.

Disponible également en version locative

Disponible également en version locative

Vous pouvez également obtenir ce déshydrateur industriel en version locative sous forme d’équipement optionnel supplémentaire. Dans ce cas, le TTR 1400 est monté dans un châssis de transport protecteur galvanisé à chaud, empilable, équipé de roulettes fixes à l’arrière et de roulettes de guidage verrouillables à l’avant.


Exemple d’installation 1 : Séchage et recyclage de l’air sans influence sur la pression, l’installation étant effectuée à l’extérieur de la pièce dont l’air doit être séché.
Mode recyclage de l’air sans influence sur la pression avec installation extérieure

Déshumidification économe en énergie et degré de séchage plus élevé grâce au recyclage de l’air à double circuit

Le principe TTR Trisorp-Dual avec ses deux circuits d’air séparés permet un mode recyclage de l’air et un air sec frais à partir d’un circuit d’air humide isolé, que l’appareil soit installé à l’extérieur (exemple 1) ou à l’intérieur (exemple 2) de la pièce à traiter. Dans le cas de l’installation intérieure, l’entrée de l’air de régénération et la sortie de l’air humide sont simplement déportées hors de la pièce au moyen de tuyaux ou de conduites.

Comparé au mode aération conventionnel, le mode séchage par recyclage variable permet, pour une quantité nominale d’air sec, d’obtenir des températures de point de rosée nettement plus basses et ainsi un séchage bien plus complet ainsi qu’un fonctionnement sensiblement plus efficace au plan énergétique.

Exemple d’installation 2 : Séchage et recyclage de l’air sans influence sur la pression, l’installation étant effectuée à l’intérieur de la pièce dont l’air doit être séché.
Mode recyclage de l’air sans influence sur la pression avec installation intérieure

Un déshydrateur à adsorption idéal pour de nombreuses applications : le TTR 1400 de Trotec

De nombreuses applications

Du fait de ses performances de déshumidification très élevées même en cas de point de rosée bas, le déshydrateur industriel à adsorption TTR 1400 peut être mis en œuvre dans de nombreux domaines, comme par exemple :

Plus de valeur, pas plus de coûts

Le déshumidificateur TTR 1400 est équipé dès le départ de nombreuses fonctionnalités et caractéristiques qui vous garantissent un fonctionnement fiable, une manipulation simple et une longue durée de vie avec une maintenance réduite :

  • Boîtier robuste en acier inoxydable, conçu pour une maintenance aisée
  • Contrôle des rotations du rotor (rotor et entraînement)
  • Commande Duoventic pour le pilotage séparé des ventilateurs de l’air de régénération et de l’air humide.
  • Système de sécurité anti-surchauffe avec verrouillage de remise en marche (air de régénération)
  • Gestion de la température de fonctionnement (air de régénération)
  • Filtres à air G4 en Z avec surveillance électronique et voyant d’alerte général
  • Bornes de raccordement pour marche/arrêt externe et bornes de raccordement pour hygrostat
  • Contacts secs (fonctionnement, dérangement, filtres)
  • Inversion configurable de la direction de l’air

De plus, le TTR 1400 peut être complété par de très nombreuses options d'équipement grâce auxquelles il est possible de le configurer exactement selon vos besoins individuels.

Graphique de performances du TTR 1400
Sur demande, nous produisons également des modèles spéciaux de déshydrateurs à adsorption faits sur mesure

Sur demande, nous produisons volontiers des déshydrateurs à adsorption « made in Germany » individuels parfaitement adaptés à vos besoins, par exemple :

  • les déshydrateurs industriels TTR en modèles hygiéniques
  • les déshydrateurs industriels TTR pour un air sec exempt de LABS
  • les déshydrateurs industriels TTR pour des points de rosée extrêmement bas

Utilisez la possibilité de planifier, construire et fabriquer des modèles spéciaux équipés de composants spécifiquement adaptés à vos besoins individuels en étroite collaboration avec nos spécialistes. Ici, vous en apprendrez davantage …

Charge humide directement à droite sans charge

Le calcul de capacité en toute simplicité : vers le calculateur de capacité en ligne de Trotec

Charge humide directement à droite sans charge

Vous pouvez vous passer du calcul compliqué classique de la capacité nécessaire et utiliser à la place notre calculateur professionnel de capacité en ligne afin de calculer de façon exacte la capacité requise pour votre groupe TTR. Sélectionnez tout simplement le type de déshumidification souhaité, renseignez les paramètres requis et notre calculateur va vous indiquer la valeur exacte des charges en humidité pour votre application ainsi qu’une recommandation pour le déshumidificateur optimal de Trotec.

Accès direct au calculateur de capacité en ligne

ÉTUDE DE CAS TROTEC: Déshumidification fiable de l'air contre la condensation avec MareDeus

ÉTUDE DE CAS TROTEC:
Déshumidification fiable de l'air contre la condensation avec MareDeus

La société espagnole "MareDeus Food Solutions" s'appuie sur les unités de séchage par adsorption TTR de Trotec pour sa production de morue. La formation de brouillard et l'humidité après les travaux de nettoyage appartiennent au passé.

Vers le document PDF

Comparatif des caractéristiques techniques

Comparez directement les déshumidificateurs à adsorption fixes de la série TTR :

Afin de pouvoir aisément trouver le modèle qui vous convient, vous avez la possibilité de comparer entre eux les déshumidificateurs à adsorption de la série TTR de Trotec.

Décochez la case des appareils que vous n’avez pas besoin d’inclure dans le comparatif.

Comparatif des caractéristiques techniques

Avantages pratiques :

  • Qualité professionnelle « made in Germany » – fabrication originale Trotec
  • Puissance de déshumidification élevée même en cas de point de rosée bas
  • Boîtier robuste en acier inoxydable
  • Rotor de sorption à gel de silice de grande fiabilité
  • Inversion de la direction de l’air configurable (transformation avec un minimum de travail)
  • Commande Duoventic – la puissance de chaque ventilateur est réglable individuellement au moyen du potentiomètre
  • Principe TTR Trisorp-Dual avec circuits séparés pour l’air de séchage et l’air de régénération pour un mode recyclage sans influence sur la pression
  • Chauffage de régénération électrique
  • Surveillance des filtres (pour chaque flux d’air et voyant général)
  • Les nombreuses options d’équipement permettent une configuration individuelle pour presque toutes les applications

Acheter

Déshydrateur à adsorption TTR 1400 Montrer dans la boutique en ligne Trotec

Données techniques

Données techniques
Généralités
  Numéro d'article 1.110.000.160
Air sec ( en cas d'air d'aspiration 20°C / 60% h.r)
  Déshumidification [kg/24h] 177,6
  Déshumidification [kg/h] 7,4
  Débit d'air soufflerie libre [m³/h] 1 750
  Débit d’air nominal | Air sec (air aspiré à 20 °C / 60 % HR) [m³/h] 1 450
  Pression externe |Air sec (air aspiré à 20 °C / 60 % HR) [Pa] 300
  Raccordement entrée Ø [mm] | Air sec (en cas d'air d'aspiration 20 °C/60 % h.r.) 250
  Raccordement sortie Ø | Air sec (en cas d'air d'aspiration 20 °C/60 % h.r.) [mm] 250
Air de régénération
  Débit d'air nominal | Air de régénération [m³/h] 270
  Pression externe | Air de régénération [Pa] 300
  Raccord entrée Ø | Air de régénération [mm] 160
  Raccord sortie Ø | Air de régénération [mm] 160
Principe de travail
  Principe de travail TTR Trisorp-Dual
Plage de fonctionnement
  Température min. [°C] -20
  Température max. [°C] 40
  Humidité relative min. [% h.r.] 0
  Humidité relative max. [% h.r. (sans condensation)] 100
Valeurs électriques
  Raccordement au réseau 380 - 480 V, 50/60 Hz
  Courant nominal absorbé [A] 15
  Puissance installée [kW] 9,8
  Puissance calorifique [kW] 9
  Fusible recommandé [A] 16
Alimentation électrique
  Raccordement par bornes
Déshumidification automatique
  Déshumidification non-stop
Dimensions
  Longueur (sans emballage) [mm] 734
  Largeur (sans emballage) [mm] 649
  Hauteur (sans emballage) [mm] 942
Poids
  (sans emballage) [kg] 100
Équipement, caractéristiques et fonctions
Type de boîtier
  Acier inoxydable
Modèle de l'appareil
  Installation à l'intérieur (standard)
  Version de location
  empilable
  Protection contre les intempéries
Équipement
  Large plage de tension
  Contrôle de rotation du rotor (rotor et entraînement)
  Système de sécurité anti-surchauffe avec verrouillage de remise en marche (air de régénération)
  Gestion de la température de fonctionnement (air de régénération)
  Surveillance des filtres (pour chaque flux d’air et voyant général)
  Commande Duoventic
  Bornes pour MARCHE/ARRÊT externe
  Inversion de la direction de l’air configurable (transformation avec un minimum de travail)
  Bornes de connexion hygrostat
  Contacts secs (fonctionnement, dérangement, filtre)
  Compteur d’heures de service
  Régulation du débit d’air
  Récupération de chaleur intégrée
  Hygrostat (électronique)
  Hygrostat (mécanique)
  Régulation de l’humidité
  Mesure de la température et de l’humidité
  Commande FlowMatic contrôlée par capteur
  Compteur de consommation d'électricité
  Ampèremètre
  Douille DIN pour externe MARCHE/ARRÊT
Chauffage de régénération Type
  Résistance électrique
  PTC électrique
  Vapeur saturée (4 bar eff.)
  Gaz
Traitement postérieur/antérieur de l'air
  Refroidissement préliminaire
  Refroidissement ultérieur
  Préchauffage
  Réchauffage
Mobilité
  Cadre de transport
  Roulettes avec frein
  Roulette fixe
  Dispositif de levage - grue
  Passages pour fourche

 Équipement de série

 disponible en option

 non disponible
