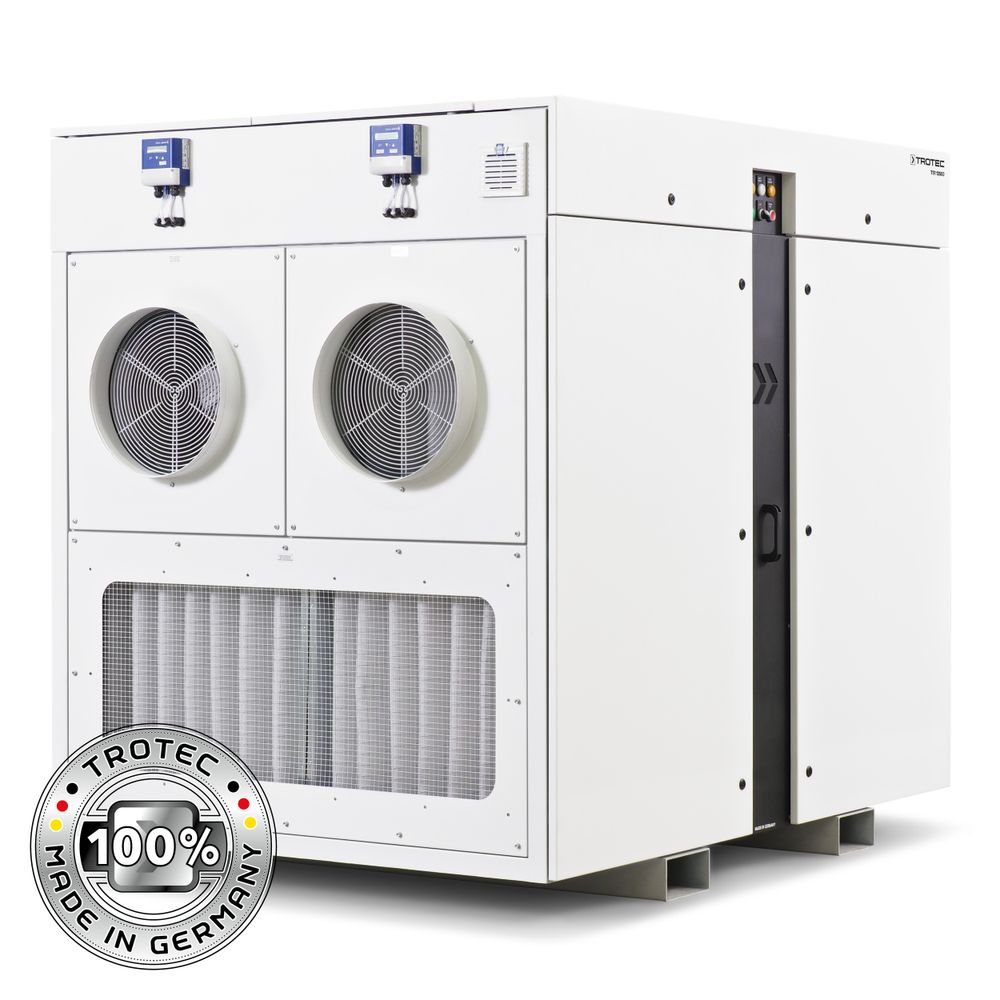

Déshydrateur industriel à adsorption TTR 13500
Déshydrateur à adsorption à l’équipement complet et à la capacité de déshumidification très élevée de 74 kg/h
Puissance de déshumidification très élevée même lorsque le point de rosée est bas
Avec une capacité de déshumidification de 1 790 kilos par jour environ et un débit d’air nominal de 13 300 mètres cube d’air sec par heure à une pression statique de 400 Pa, le TTR 13500 est idéalement équipé pour un besoin en air sec très élevé même dans les environnements froids avec un point de rosée bas.
Idéal, par exemple, pour la déshumidification permanente, la déshumidification de gaz ou la production d’air sec dans l’industrie chimique, pharmaceutique ou alimentaire, ainsi que pour la construction mécanique ; il protège également les machines, les stocks et les bâtiments de la corrosion et de la formation de condensation ou de moisissures, comme dans les dispositifs hydrauliques ou les centrales de commande électrique.
High Performance made in Germany
Le TTR 13500 bénéficie d'une construction aussi durable que facile à entretenir et qui fonctionne très longtemps. Il s'agit d'un déshydrateur à adsorption développé et fabriqué en Allemagne par Trotec selon les normes de qualité les plus élevées. Comme tous les produits de Trotec, il est fabriqué avec des composants efficaces de marque de dernière génération et venant des fabricants leader du marché.
L’harmonie des flux
Les ventilateurs hautes performances du TTR 13500 sont animés par des moteurs EC économes dont les régimes peuvent être ajustés indépendamment l’un de l’autre grâce au régulateur Duoventic. L’intégration de cette régulation du débit Duoventic vous permet de configurer rapidement le déshydrateur industriel TTR 13500, sans la moindre modification, pour l’adapter au mieux au besoin : air extrêmement sec avec un débit bas, débit plus important d’air sec ou séchage maximal de l’air ambiant avec une part modérée d’air sec.
FlowMatic S, et le débit d’air est respecté
Le déshydrateur à adsorption TTR 13500 est doté en série de la régulation de débit FlowMatic S dont les capteurs détectent les pertes de pression qu’elle compense automatiquement. La régulation du débit d’air ou de la pression est paramétrable à volonté par l’intermédiaire d’un signal de pilotage. Dès que la FlowMatic S enregistre une déviation, elle réagit en conséquence et garantit le maintien constant de la valeur définie pour le débit ou la pression. De cette manière, vous avez à disposition, en permanence, un flux d’air sec constant dans la quantité désirée.
Puissance de déshumidification élevée même en cas de point de rosée bas
Les déshydrateurs à adsorption de la série TTR exploitent, pour la déshumidification, la différence de pression de vapeur entre l’air humide et un sorbant hygroscopique intégré dans une roue de séchage et présentant une structure de surface extrêmement importante. Ce procédé assure une capacité de déshumidification élevée, même à taux d’humidité réduit et à basse température.
Le principe TTR Trisorp-Dual
Le TTR 13500 et est équipé de circuits individuels pour le flux d’air humide et le flux l’air de régénération avec deux ventilateurs séparés. L’air à déshumidifier est aspiré au moyen d’un ventilateur et passe à travers le secteur de déshumidification de la roue de séchage en rotation permanente où l’humidité qu’il contient est extraite par fixation au sorbant. L’air ainsi asséché est ensuite dirigé vers la sortie d'air.
L’air de régénération est également aspiré au moyen d’un ventilateur séparé et conduit à travers le secteur de purge. Comme la roue de séchage s’échauffe du fait de la chaleur d’adsorption et de la chaleur de régénération, le secteur de purge est utilisé pour la récupération de chaleur et le refroidissement de la roue de séchage, ce qui réduit tout autant la consommation d’énergie que cela améliore les performances de déshumidification, en particulier en cas de point de rosée bas.
En passant à travers l’élément chauffant, l’air est fortement réchauffé et son humidité relative ainsi extrêmement diminuée, si bien qu’il est en mesure, lorsqu’il traverse le secteur de régénération, d’absorber l’humidité fixée dans le gel de silice avant d’être évacué vers l’extérieur en tant qu’air de régénération extrêmement humide, par la sortie d’air humide.
Déshumidification économe en énergie et degré de séchage plus élevé grâce au recyclage de l’air à double circuit
Le principe TTR Trisorp-Dual avec ses deux circuits d’air séparés permet un mode recyclage de l’air et un air sec frais à partir d’un circuit d’air humide isolé, que l’appareil soit installé à l’extérieur (exemple 1) ou à l’intérieur (exemple 2) de la pièce à traiter. Dans le cas de l’installation intérieure, l’entrée de l’air de régénération et la sortie de l’air humide sont simplement déportées hors de la pièce au moyen de tuyaux ou de conduites.
Comparé au mode aération conventionnel, le mode séchage par recyclage variable permet, pour une quantité nominale d’air sec, d’obtenir des températures de point de rosée nettement plus basses et ainsi un séchage bien plus complet ainsi qu’un fonctionnement sensiblement plus efficace au plan énergétique.
Plus de valeur, pas plus de coûts
Le déshumidificateur TTR 13500 est équipé dès le départ de nombreuses fonctionnalités et caractéristiques qui vous garantissent un fonctionnement fiable, une manipulation simple et une longue durée de vie avec une maintenance réduite :
- Module API Millenium pour une gestion précise de l’énergie
- Régulation de débit d’air FlowMatic
- Contrôle de rotation du rotor (rotor et entraînement)
- Système de sécurité anti-surchauffe avec verrouillage de remise en marche (air de régénération)
- Gestion de la température de fonctionnement (air de régénération)
- Filtres à air G4 en Z avec surveillance électronique et voyant d’alerte général
- Bornes de raccordement pour marche/arrêt externe et bornes de raccordement pour hygrostat
- Contacts secs (fonctionnement, dérangement, filtres)
- Inversion configurable de la direction de l’air
- Boîtier métallique robuste, galvanisé et peint, conçu pour une maintenance aisée
De plus, le TTR 13500 peut être complété par de très nombreuses options d'équipement grâce auxquelles il est possible de l’équiper exactement selon vos besoins individuels.
Inversion configurable de la direction de l’air
Un détail bien pratique pour la mise en œuvre stationnaire dans l’industrie, en particulier lorsque les tuyaux de l’installation sont déjà posés : l’inversion de l'air configurable des groupes TTR, car dans ces applications, en particulier, les appareils nouveaux ou supplémentaires doivent être capables de s’intégrer de manière flexible dans les processus existants.
Le boîtier du déshumidificateur est préparé en usine pour un montage présentant une inversion des circuits d’air, si bien que l’appareil, indépendamment de la direction de l’air humide, peut toujours être installé de sorte que le côté commande soit tourné vers l’opérateur. Sur demande, la direction du flux peut être adaptée, en option, en fonction des besoins individuels par inversion des modules. Soufflage de l’air sec à droite et évacuation de l’air humide à gauche – ou le contraire ? Aucun problème grâce à l’inversion configurable de la direction de l’air.
Conçu pour un entretien facile
Tous les déshydrateurs industriels à adsorption de la série TTR sont construits en vue dune grande simplicité de maintenance. Des portes et des volets de filtres verrouillables ainsi que la trappe du boîtier de commande vous permettent d’accéder vite et à chaque instant à tous les éléments. De plus, le robuste boîtier est parfaitement préparé pour les extensions optionnelles ou les solutions individuelles spéciales.
De nombreuses applications
Du fait de ses performances de déshumidification très élevées même en cas de point de rosée bas, le déshydrateur industriel à adsorption TTR 13500 peut être mis en œuvre dans de nombreux domaines, comme par exemple :
- le pré-séchage de l’air pour garantir l’écoulement et la fluidité des produits hygroscopiques dans les systèmes d’entreposage, de transport et de dosage
- la déshumidification de l’air pour les turbines à gaz et la régulation de l'humidité dans les stations de distribution de gaz
- la tenue hors givre des tunnels de congélation et des entrepôts frigorifiques
- la déshumidification ou le séchage de l’air de processus dans les industries de la chimie et de la pharmacie, de l’électronique, des semi-conducteurs ou de l’alimentaire
- la prévention de formation d’eau de condensation, d’altération des matériaux ou d’agglutination de granulat dans le traitement des matières plastiques
- le séchage de l’air de processus et la déshumidification dans la sidérurgie
- la déshumidification permanente et contrôle du point de rosée dans les entrepôts frigorifiques
- la déshumidification des installations techniques liées à l’eau et des stations de pompage
- le conditionnement climatique des dépôts de munitions et d’entrepôts d’équipements militaires
- la déshumidification permanente et contrôle du point de rosée dans les salles blanches et sèches
- la climatisation dans les entrepôts secs ou les halles de stockage du bois
Sur demande, nous produisons volontiers des déshydrateurs à adsorption « made in Germany » individuels parfaitement adaptés à vos besoins, par exemple :
- les déshydrateurs industriels TTR en modèles hygiéniques
- les déshydrateurs industriels TTR pour un air sec exempt de LABS
- les déshydrateurs industriels TTR pour des points de rosée extrêmement bas
Utilisez la possibilité de planifier, construire et fabriquer des modèles spéciaux équipés de composants spécifiquement adaptés à vos besoins individuels en étroite collaboration avec nos spécialistes. Ici, vous en apprendrez davantage …
Charge humide directement à droite sans charge
Charge humide directement à droite sans charge
Vous pouvez vous passer du calcul compliqué classique de la capacité nécessaire et utiliser à la place notre calculateur professionnel de capacité en ligne afin de calculer de façon exacte la capacité requise pour votre groupe TTR. Sélectionnez tout simplement le type de déshumidification souhaité, renseignez les paramètres requis et notre calculateur va vous indiquer la valeur exacte des charges en humidité pour votre application ainsi qu’une recommandation pour le déshumidificateur optimal de Trotec.
ÉTUDE DE CAS TROTEC:
Déshumidification fiable de l'air contre la condensation avec MareDeus
La société espagnole "MareDeus Food Solutions" s'appuie sur les unités de séchage par adsorption TTR de Trotec pour sa production de morue. La formation de brouillard et l'humidité après les travaux de nettoyage appartiennent au passé.
Comparez directement les déshumidificateurs à adsorption fixes de la série TTR :
Afin de pouvoir aisément trouver le modèle qui vous convient, vous avez la possibilité de comparer entre eux les déshumidificateurs à adsorption de la série TTR de Trotec.
Décochez la case des appareils que vous n’avez pas besoin d’inclure dans le comparatif.
Avantages pratiques :
- Qualité professionnelle « made in Germany » – fabrication originale Trotec
- Puissance de déshumidification élevée même en cas de point de rosée bas
- Boîtier métallique robuste, galvanisé et laqué
- Rotor de sorption fiable porteur de gel de silice
- Inversion de la direction de l’air configurable (transformation avec un minimum de travail)
- Commande Duoventic : la puissance de chaque ventilateur est réglable individuellement au moyen d’un potentiomètre
- Unité de contrôle SPS Millenium
- Régulation FlowMatic pour le maintien de la valeur définie pour le débit volumique ou la pression
- Principe TTR Trisorp-Dual avec circuits séparés pour l’air de séchage et l’air de régénération pour un mode recyclage sans influence sur la pression
- Chauffage de régénération électrique
- Surveillance des filtres (pour chaque flux d’air et voyant général)
- Les nombreuses options d’équipement permettent une configuration individuelle pour presque toutes les applications
Données techniques
Données techniques | ||
---|---|---|
Généralités | ||
Numéro d'article | 1.110.000.197 | |
Air sec ( en cas d'air d'aspiration 20°C / 60% h.r) | ||
Déshumidification [kg/24h] | 1 790,4 | |
Déshumidification [kg/h] | 74,6 | |
Débit d'air soufflerie libre [m³/h] | 14 700 | |
Débit d’air nominal | Air sec (air aspiré à 20 °C / 60 % HR) [m³/h] | 13 300 | |
Pression externe |Air sec (air aspiré à 20 °C / 60 % HR) [Pa] | 400 | |
Raccordement entrée Ø [mm] | Air sec (en cas d'air d'aspiration 20 °C/60 % h.r.) | 700 | |
Raccordement sortie Ø | Air sec (en cas d'air d'aspiration 20 °C/60 % h.r.) [mm] | 700 | |
Air de régénération | ||
Débit d'air nominal | Air de régénération [m³/h] | 2 670 | |
Pression externe | Air de régénération [Pa] | 200 | |
Raccord entrée Ø | Air de régénération [mm] | 400 | |
Raccord sortie Ø | Air de régénération [mm] | 400 | |
Principe de travail | ||
Principe de travail | TTR Trisorp-Dual | |
Plage de fonctionnement | ||
Température min. [°C] | -20 | |
Température max. [°C] | 40 | |
Humidité relative min. [% h.r.] | 0 | |
Humidité relative max. [% h.r. (sans condensation)] | 100 | |
Valeurs électriques | ||
Raccordement au réseau | 380 - 480 V, 50/60 Hz | |
Courant nominal absorbé [A] | 150 | |
Puissance installée [kW] | 103 | |
Puissance calorifique [kW] | 90 | |
Fusible recommandé [A] | 250 | |
Alimentation électrique | ||
Raccordement par bornes | ||
Déshumidification automatique | ||
Déshumidification non-stop | ||
Dimensions | ||
Longueur (sans emballage) [mm] | 2 032 | |
Largeur (sans emballage) [mm] | 1 460 | |
Hauteur (sans emballage) [mm] | 1 802 | |
Poids | ||
(sans emballage) [kg] | 1 100 |
Équipement, caractéristiques et fonctions | ||
---|---|---|
Type de boîtier | ||
Boîtier acier, galvanisé et peint | ||
Acier inoxydable | ||
Modèle de l'appareil | ||
Installation à l'intérieur (standard) | ||
Protection contre les intempéries | ||
Version de location | ||
empilable | ||
Équipement | ||
Large plage de tension | ||
Contrôle de rotation du rotor (rotor et entraînement) | ||
Système de sécurité anti-surchauffe avec verrouillage de remise en marche (air de régénération) | ||
Gestion de la température de fonctionnement (air de régénération) | ||
Surveillance des filtres (pour chaque flux d’air et voyant général) | ||
Commande Duoventic | ||
Inversion de la direction de l’air configurable (transformation avec un minimum de travail) | ||
Bornes pour MARCHE/ARRÊT externe | ||
Bornes de connexion hygrostat | ||
Contacts secs (fonctionnement, dérangement, filtre) | ||
Régulation du débit d’air | ||
Récupération de chaleur intégrée | ||
Commande FlowMatic contrôlée par capteur | ||
Hygrostat (électronique) | ||
Hygrostat (mécanique) | ||
Régulation de l’humidité | ||
Mesure de la température et de l’humidité | ||
Compteur d’heures de service | ||
Compteur de consommation d'électricité | ||
Ampèremètre | ||
Douille DIN pour externe MARCHE/ARRÊT | ||
Chauffage de régénération Type | ||
Résistance électrique | ||
PTC électrique | ||
Vapeur saturée (4 bar eff.) | ||
Gaz | ||
Traitement postérieur/antérieur de l'air | ||
Refroidissement préliminaire | ||
Refroidissement ultérieur | ||
Préchauffage | ||
Réchauffage | ||
Mobilité | ||
Cadre de transport | ||
Roulettes avec frein | ||
Roulette fixe | ||
Dispositif de levage - grue | ||
Passages pour fourche |
Équipement de série
disponible en option
non disponible
