CM-materiaalvochtigheidsmeetapparaten

Voor snel en betrouwbaar bepalen van de vochtigheid van bouwmaterialen

CM-metingen bieden bescherming tegen dure claims achteraf.

Professionals weten het: Bouwschade is vaak te herleiden naar een te hoog restvochtgehalte van de ondergrond.

Met de complete Trotec CM-sets, kunt u uw meting snel en betrouwbaar uitvoeren. Zo kan het restvochtigheidsgehalte in te verwerken bouwmaterialen, zoals ondervloeren, etc. direct op locatie zonder extra hulpmiddelen en gereedschap nauwkeurig worden gemeten en met de meegeleverde rapportprinter (CM-set Business) worden gedocumenteerd.

Meervoudige afdrukken vereenvoudigen hierbij de administratie en zorgen bij conflicten voor de noodzakelijke bewijsvoering.

Dankzij de nauwkeurige meettechniek zijn tijdrovende laboratoriumonderzoeken onnodig.

De weergegeven waarde op de manometer komt overeen met de werkelijke restvochtigheid in procent – omslachtig omrekenen is niet noodzakelijk.

Oppervlaktethermometer voor het voorkomen van ­ meetfouten ...

Doorgaans zijn de omrekeningstabellen van alle op de markt verkrijgbare CM-apparaten gebaseerd op een constante omgevingstemperatuur van 20 °C. Deze temperatuur komt in het meest gunstige geval alleen aan het begin of einde van een meting voor.

Wordt op een van deze beide punten afgeweken van de referentietemperatuur en wordt hiermee geen rekening gehouden, ontstaat afhankelijk van de graad van de afwijking, een meer of minder relevante fout:

Per 3 °C afwijking is de fout 1% van de druk (de temperatuur is bij het begin en het einde van de meting hetzelfde).

Daarom zijn Trotec CM-apparaten uitgerust met een oppervlakte-thermometer, die de flestemperatuur weergeeft. Zo kan de van toepassing zijnde temperatuurfout worden bepaald.

Is bijvoorbeeld een meting uitgevoerd bij constant 35 °C en een druk van 0,8 bar afgelezen, is de CM%-vochtigheid voor een monster van 50 g volgens de tabel of de schaal 1,57 CM %.

Dezelfde meting – echter bij constant 20 °C uitgevoerd – zou tot een druk van 0,76 bar (5 % minder) hebben geleid en dus een vochtigheid van 1,49 CM %.

De complete Trotec CM-sets overtuigen door een eenvoudige bedienbaarheid en hoge nauwkeurigheid:


Complete CM-set Classic

De klassieker onder de CM-meetapparaten

CM-set Classic

Met de CM-Classic beschikt u over een solide, professioneel CM-meetapparaat – uitgerust met een mechanische manometer met overdrukbeveiliging tot 2,5 bar.

De CM-Classic ontvangt u bij Trotec in een complete set, bestaande uit meetapparaat en CM-Basis-koffer.

Complete CM-set Business

Het professionele CM-meetapparaat met digitale nauwkeurigheid

CM-set Business

Met de CM-Business beschikt u over een solide, professioneel en nauwkeurig meetapparaat – uitgerust met een digitale manometer met overdrukbeveiliging tot 3 bar.

De CM-Business ontvangt u bij Trotec in een complete set, bestaande uit meetapparaat en CM-Basis-koffer.


Manometer-model Classic Business

Uitrustingsverschillen

Principe van drukmeting Afhankelijk van de omgeving Onafhankelijk van de omgeving
Afhankelijk van weergegeven druk  Gecorreleerd geen
Spatwater- / stofbescherming  Standaard Zeer goed (stalen membraan)
Online-controle  nee Ja
Meetduurweergave  nee Ja
Voorbereid voor rapporten op locatie  nee Ja
Meetwaarde-opslag  nee Ja
Individuele rapportafdruk  nee Ja
Onderhoudsbehoefte  Regelmatig controleren zeer gering

Techn. eigenschappen

Nauwkeurigheidsklasse manometer  1,0 0,1
Meetbereik  max. 2,5 bar -1 tot 2 bar
Overdrukbeveiliging  Goed Goed
Max. fout (mbar)  ± 25 ± 2
Demping manometerdeksel  DIN-EN 837-2 DIN-EN 837-2
Seriële interface  RS485

Directe aflezing CM%-vochtigheid

10 g
20 g
50 g
100 g
Andere bar Ja
Stroomvoorziening Accu met een lange levensduur
(ca. 3.000 uur)

Inhoud van de CM-Basis-koffer:

  1. Digitale weegschaal

    • Weegcapaciteit 150 g
    • Minimale deling 0,1 g
    • Weergavestabiliteit binnen 3 seconden
    • Mechanische bescherming door afdekking van de weegplaat
    • Overbelastings- en onderspanningsindicatie
    • Automatische uitschakeling
    • Kalibratiegewicht (100 g) en batterijen worden meegeleverd (3 x 1,5 V type AAA)

  2. Weegbeker (2 stuks)
    Weeggoed kan direct in de fles worden gevuld – praktisch, geen morsen meer
  3. Gereedschapset – compleet voor monsterbereiding
  4. Kogelset met 4 stalen kogels (Start-, meng- en maaleffect)
  5. 20 stuks carbide-ampullen
  6. Drie testampullen met elk 1,00 g water voor lekdichtheidscontrole van fles/manometertest
  7. Drie reserveafdichtingen voor manometer en drukfles, lepel en reinigingsborstel
  8. overzichtelijke gebruikshandleiding plus snelgids
  9. Paraatkoffer van metaal – alles blijft tijdens het trasport beschermd en op z'n plaats

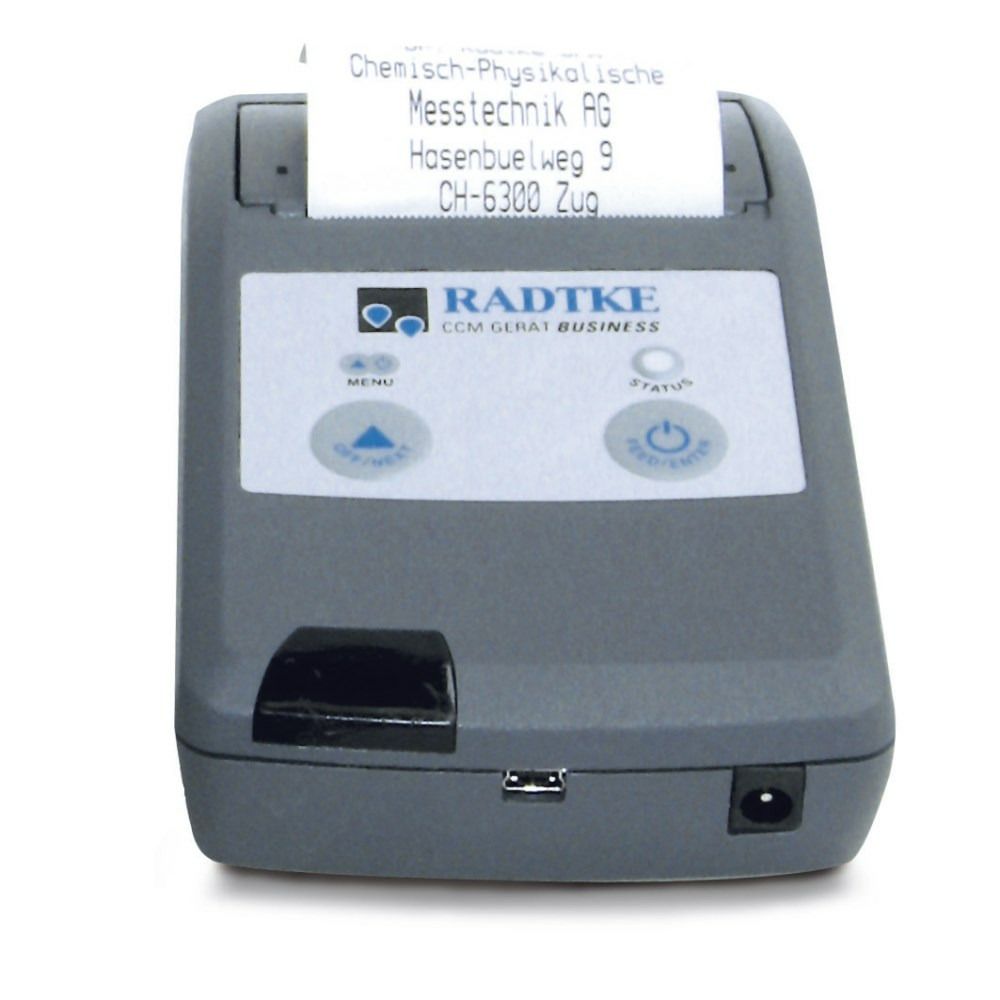

CM-rapportprinter

Voor het documenteren van uw CM-meetgegevens direct op locatie.

Compleet met beschermende afdekking, laadapparaat en reservepapierrol. Drukt het meetresultaat direct af als rapport. Meerdere afdrukken tijdens een meting met rapportnummers zijn mogelijk.

CM-rapportprinter

Het rapport bevat:

  • Instelbare rapportkop voor bedrijfsgegevens en gegevens van de meetlocatie
  • Keuzelijst voor het gemeten meetgoed
  • Drukverloop tijdens de meting
  • Totale meetduur in minuten en seconden
  • Automatische berekening van het CM%-vochtgehalte bij weeggoed van 10, 20, 50 en 100 g
  • Instelbare rapportvoet voor documentatie, locatie, gebruiker en opdrachtgever

De CM-rapportprinter is de optimale aanvulling voor de CM-set Business...


Tip: Gecombineerde vochtigheidsmeting

Meer zekerheid door gecombineerde beleggingsgereedheidscontrole

De CM-meting is een erkende testmethode voor beoordeling van de beleggingsgereedheid van dekvloeren. Net als bij alle meetmethoden kunnen ook bij het gebruik van slechts één proces interpretatiefouten ontstaan.

De laatste tijd hebben ambachtslieden en opdrachtgevers vaak voor de rechtbank te maken gehad met probleem dat in bepaalde gevallen de CM-meetresultaten weliswaar een beleggingsgereedheid signaleerden, maar de dekvloer desondanks nog niet beleggingsgereed was!

Ga op zeker en combineer de op het vaste land van Europa beproefde meting van het watergehalte van de vloer (CM-meting) met het bijvoorbeeld in Noord-Europa sinds vele jaren als standaardproces gevestigde compensatievochtigheidsmeting.

Bij de gecombineerde vochtigheidsmeting wordt bij een en hetzelfde materiaalmonster in twee meetstappen eerst de compensatievochtigheid en daarna het watergehalte van het materiaalmonster bepaald.

De gecombineerde vochtigheidsmeting maakt voor gebruikers van CM-meetapparaten een grote zekerheid bij de beoordeling van de beleggingsgereedheid van dekvloeren mogelijk, zonder dat hier echt veel moeite voor nodig is. Bovendien kan voor deze extra meting het vertrouwde CM-meetapparaat worden gebruikt.

De bepaling van beide grootheden – compensatievochtigheid en watergehalte van het materiaalmonster – maakt een betrouwbare beoordeling van de beleggingsgereedheid mogelijk, dan bij slechts één van beide meetmethoden.

Omdat beide meetresultaten op basis van hetzelfde materiaalmonster worden bepaald, leidt een gecombineerde vochtigheidsmeting tot een nog grotere zekerheid bij vloerleggers!

Benodigde uitrusting gecombineerde vochtigheidsmeting: Naast het al aanwezige CM-apparaat zijn slechts het CM-hygro-combideksel en een T210 thermohygrometer of bij een aanwezig T3000-meetapparaat, een TS 210 SDI klimaatsensor nodig.


Voordelen in de praktijk:

  • Robuuste uitvoering in een metalen-paraatkoffer
  • Voor gewichtsverliezen tot 100 g (calciumsulfaat-dekvloercement)
  • Attractieve prijs-/prestatieverhouding
  • Directe weergave van de CM-vochtigheid met nauwkeurigheidsklasse tot 0,1% (Business)
  • Rapportprinter-documentatie (optioneel) beschermt tegen schade en gevolgkosten (Business)
  • Complete sets met 2 nauwkeurige manometers – mechanisch of digitaal – naar keuze

Kopen

Techn. gegevens CM-set Classic

Technische gegevens
Algemeen
  Artikelnummer ZB9100100
Druk [bar]
  Nauwkeurigheidsklasse manometer ± 1,0% typ. ± 25 mbar (absoluut over het gehele drukbereik)
  Overelastisch tot 3,0
Interfaces
  RS232-TTL resp. RS232-V.24
  RS485 serieel
Display
  LCD
  Touch
Beschermingsgraad
  IP32
  IP64
Apparaatbesturing
  Folietoetsenbord
Uitvoering van behuizing
  Kunststof
Hoeveelheid onderhoud
  regelmatige controle noodzakelijk
  zeer gering
Energievoorziening
  intern via accu
  extern via voertuignetdeel
  intern via batterij
Omgevingscondities
  Bedrijfstemperatuur min. [°C] -10
  Bedrijfstemperatuur max. [°C] 80
Afmeting
  Lengte (zonder verpakking) [mm] 140
  Breedte (zonder verpakking) [mm] 520
  Hoogte (zonder verpakking) [mm] 360
Gewicht
  (zonder verpakking) [kg] 8,3
Standaardleveromvang
Standaardleveromvang
  Digitale weegschaal
  Weegbeker
  Gereedschapset - compleet voor monsterbereiding
  Kogelset met 4 stalen kogels
  20 stuks carbide-ampullen
  3 st. carbide-ampullen
  3 st. reserveafdichtingen manometer
  3 st. reserveafdichtingen drukfles
  Paraatkoffer
  Bedieningshandleiding
  Batterij(en)
  Accupack 4,8V / 1.650 (typ.) mAh NiMH
  Laadapparaat 220 V
  Printerkabel (speciale uitvoering RS232-TTL)
  Papierrol voor thermisch printen
Bepaalde meetgrootheden en functies
intern sensorsysteem
  Materiaalvochtigheid [CM-%]
  Druk [bar]
  Houtvochtigheid [%]
  Materiaalvochtigheid [%]
  Materiaalvochtigheid [cijfers]
Functies en uitrustingen
  Stofbescherming
  Directe uitlezing CM-% voor 100 g
  Directe uitlezing CM-% voor 20 g
  Directe uitlezing CM-% voor 50 g
  Spatwaterbescherming
  Afhankelijk van weergegeven druk en omgevingsdruk
  Uitschakelautomaat
  Alarmfunctie akoestisch
  Keuze sensorkarakteristiek (sens)
  automatisch batterijtest
  Automatische functietest
  Directe uitlezing CM-% voor 10 g
  Displayverlichting
  Bevestigingsclip
  Houtkarakteristiekkeuze (mat)
  Individuele rapportafdruk
  Weergave maximale waarde
  Meetduurweergave
  Meetwaarde-houdfunctie
  Meetwaarde-opslag op PC via live data-export
  Weergave minimale waarde
  Modus-schuifschakelaar
  Online-controle
  Voorbereid voor rapporten op locatie
  Temperatuurinstelling handmatig
  Temperatuurcompensatie
  Unit 2
  Verstoringsvrij meetproces

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Techn. gegevens CM-set Business

Technische gegevens
Algemeen
  Artikelnummer ZB9100106
Druk [bar]
  max. fout [mbar] ± 2
  Nauwkeurigheidsklasse manometer ± 0,1% typ. ± 4 mbar (absoluut over het gehele drukbereik)
  Demping manometerdeksel DIN-EN 837-2
  Overelastisch tot 3,5
Interfaces
  RS485 serieel
  RS232-TTL resp. RS232-V.24
Display
  LCD
  Touch
Beschermingsgraad
  IP64
  IP32
Apparaatbesturing
  Folietoetsenbord
Uitvoering van behuizing
  Kunststof
Hoeveelheid onderhoud
  zeer gering
  regelmatige controle noodzakelijk
Energievoorziening
  intern via accu
  extern via voertuignetdeel
Omgevingscondities
  Bedrijfstemperatuur min. [°C] 0
  Bedrijfstemperatuur max. [°C] 50
Afmeting
  Lengte (zonder verpakking) [mm] 140
  Breedte (zonder verpakking) [mm] 520
  Hoogte (zonder verpakking) [mm] 360
Gewicht
  (zonder verpakking) [kg] 8,3
Standaardleveromvang
Standaardleveromvang
  Digitale weegschaal
  Batterij(en)
  Weegbeker
  Gereedschapset - compleet voor monsterbereiding
  Kogelset met 4 stalen kogels
  20 stuks carbide-ampullen
  3 st. carbide-ampullen
  3 st. reserveafdichtingen manometer
  3 st. reserveafdichtingen drukfles
  Bedieningshandleiding
  Paraatkoffer
  Accupack 4,8V / 1.650 (typ.) mAh NiMH
  Laadapparaat 220 V
  Printerkabel (speciale uitvoering RS232-TTL)
  Papierrol voor thermisch printen
Bepaalde meetgrootheden en functies
intern sensorsysteem
  Materiaalvochtigheid [CM-%]
  Druk [bar]
  Houtvochtigheid [%]
  Materiaalvochtigheid [%]
  Materiaalvochtigheid [cijfers]
Functies en uitrustingen
  Stofbescherming
  Individuele rapportafdruk
  Meetduurweergave
  Meetwaarde-opslag op PC via live data-export
  Online-controle
  Voorbereid voor rapporten op locatie
  Spatwaterbescherming
  Afhankelijk van weergegeven druk en omgevingsdruk
  Uitschakelautomaat
  Alarmfunctie akoestisch
  Keuze sensorkarakteristiek (sens)
  automatisch batterijtest
  Automatische functietest
  Directe uitlezing CM-% voor 10 g
  Directe uitlezing CM-% voor 100 g
  Directe uitlezing CM-% voor 20 g
  Directe uitlezing CM-% voor 50 g
  Displayverlichting
  Bevestigingsclip
  Houtkarakteristiekkeuze (mat)
  Weergave maximale waarde
  Meetwaarde-houdfunctie
  Weergave minimale waarde
  Modus-schuifschakelaar
  Temperatuurinstelling handmatig
  Temperatuurcompensatie
  Unit 2
  Verstoringsvrij meetproces

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Techn. gegevens CM-printer

Technische gegevens
Algemeen
  Artikelnummer ZB9100043
Interfaces
  RS232-TTL resp. RS232-V.24
  RS485 serieel
Display
  LCD
  Touch
Beschermingsgraad
  IP32
  IP64
Apparaatbesturing
  Folietoetsenbord
Uitvoering van behuizing
  Kunststof
  Metaal
Hoeveelheid onderhoud
  regelmatige controle noodzakelijk
  zeer gering
Energievoorziening
  intern via accu
  extern via voertuignetdeel
  Intern (batterij)
Afmeting
  Lengte (zonder verpakking) [mm] 140
  Breedte (zonder verpakking) [mm] 520
  Hoogte (zonder verpakking) [mm] 360
Gewicht
  (zonder verpakking) [kg] 0,205
Standaardleveromvang
Standaardleveromvang
  Apparaat
  Accupack 4,8V / 1.650 (typ.) mAh NiMH
  Laadapparaat 220 V
  Papierrol voor thermisch printen
  Printerkabel (speciale uitvoering RS232-TTL)
  Bedieningshandleiding
  Batterij(en)
  Digitale weegschaal
  Weegbeker
  Gereedschapset - compleet voor monsterbereiding
  Kogelset met 4 stalen kogels
  20 stuks carbide-ampullen
  3 st. carbide-ampullen
  3 st. reserveafdichtingen manometer
  3 st. reserveafdichtingen drukfles
  Paraatkoffer
Bepaalde meetgrootheden en functies
intern sensorsysteem
  Druk [bar]
  Houtvochtigheid [%]
  Materiaalvochtigheid [%]
  Materiaalvochtigheid [CM-%]
  Materiaalvochtigheid [cijfers]
Functies en uitrustingen
  Afhankelijk van weergegeven druk en omgevingsdruk
  Uitschakelautomaat
  Alarmfunctie akoestisch
  Keuze sensorkarakteristiek (sens)
  automatisch batterijtest
  Automatische functietest
  Directe uitlezing CM-% voor 10 g
  Directe uitlezing CM-% voor 100 g
  Directe uitlezing CM-% voor 20 g
  Directe uitlezing CM-% voor 50 g
  Displayverlichting
  Bevestigingsclip
  Houtkarakteristiekkeuze (mat)
  Individuele rapportafdruk
  Weergave maximale waarde
  Meetduurweergave
  Meetwaarde-houdfunctie
  Meetwaarde-opslag op PC via live data-export
  Weergave minimale waarde
  Modus-schuifschakelaar
  Online-controle
  Voorbereid voor rapporten op locatie
  Spatwaterbescherming
  Stofbescherming
  Temperatuurinstelling handmatig
  Temperatuurcompensatie
  Unit 2
  Verstoringsvrij meetproces

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Accessoires

Laden...

Alternatieve producten

Laden...

Seminars

Downloads

Laden...
