VSP-inspectiesysteem

Zowel modulair als mobiel – VSP is de flexibel toepasbare universele oplossing voor technische video-endoscopie

VSP-systeem als kabelhaspelcameraset VSP3041
VSP-systeem als kabelhaspelcameraset VSP3041
VSP-systeem als kabelhaspelcameraset VSP3041

Een systeem – ontelbare mogelijkheden

Tot nu toe hadden onderhoudstechnici en onderhoudsmonteurs voor visuele inspecties de meest uiteenlopende optische hulpmiddelen. Veel instrumenten, hoge investeringen, tijdrovende training voor elk individueel apparaat.

Ons modulair ontworpen VSP-inspectiesysteem is het slimme alternatief, want VSP biedt u de hoogst mogelijke flexibiliteit door de combinatiemogelijkheden van een universele monitor-bedieningseenheid met verschillende optische modules.

Stel eenvoudig de optimale configuratie voor uw toepassing samen en breid het systeem indien nodig uit met extra componenten.

Inspecties van industriële installaties, uitlaat- of luchtleidingen, huisaansluitingen, ventilatiesystemen of afvoerpijpen – het modulaire VSP-inspectiesysteem biedt u flexibele toepassingsmogelijkheden:

Gebruik het VSP-systeem bijvoorbeeld als pijpcamera met een lange schuifkabel voor visuele controles van afvoer- of ventilatiekanalen en schoorstenen, als endoscoop met flexibele sonde bij een inwendige inspectie van moeilijk toegankelijke holle ruimten of als boroscoop met starre sonde en zicht in twee richtingen voor visuele inspecties bij machines en installaties. En met de optionele VSP-transmitter wordt uw VSP-systeem een puntlokalisatie-apparaat voor het lokaliseren van defecten in niet-metalen buizen.

Vervuilingen, beschadigingen of defecten kunnen snel worden geconstateerd en via foto of video op een SD-kaart worden gedocumenteerd.


Met VSP combineert u altijd goed

Hart van het VSP-systeem is de monitor-bedieningseenheid VSP-Control. Deze weergave-bedieningseenheid kan via een klikvergrendeling veilig op de schuifkabelhaspel worden bevestigd en via de multistekkerbus worden verbonden met de camerakop.

Het bijzondere voordeel van het VSP-systeem is dat de monitor-bedieningseenheid VSP-Control flexibel met verschillende VSP-systeemcomponenten kan worden gecombineerd. Als pijpcamera, video-endoscoop of video-boroscoop, voor alle VSP-systeemcomponenten fungeert de VSP-Control als weergave-eenheid met een eenduidige logica voor alle besturings- en bedieningsinstellingen van alle modules.

Voordelige uitbreidingsmogelijkheid voor inspecties van machines, installaties of gebouwconstructies

Klassieke inspectiecamera's, video-boroscopen of -endoscopen zijn autonoom ontworpen meetapparaten met een geïntegreerde motoreenheid, interfaces en besturingselektronica. Dit verhoogt de inwerktijd en de investering voor elk individueel apparaat. Met het VSP-systeem kunt u zich deze kosten en uitgebreide inwerktijden besparen!

Naast de schuifkabelhaspel, zijn bijvoorbeeld extra centreerhulpen voor inspecties in pijpsecties verkrijgbaar, die het centreren van de camerakop in de pijpsectie en een lichtlopende voeding mogelijk maken. Bovendien bevat het VSP-systeem verschillende boroscopen en endoscopen, die eenvoudig via multistekkers kunnen worden aangesloten op de bedieningseenheid VSP-Control. De beeldweergave gebeurt doorgaans via de VSP-Control, terwijl extra functieknoppen in de pistoolgreep van de boroscoop of endoscoop een snelle bediening mogelijk maken.

Dit alles bij elkaar zorgt dat u met het VSP-systeem beschikt over een zeer flexibel toepasbare universele oplossing voor technische videoscopie en endoscopie

Maak van uw VSP-systeem door het vervangen of toevoegen van individuele systeemcomponenten eenvoudig in een mum van tijd het inspectieapparaat dat u nodig heeft voor uw visuele inspectie, bijvoorbeeld ...

  • ... Inspectiecamera voor visuele controle van industriële installaties, uitlaat- of luchtleidingen, huisaansluitingen, ventilatiesystemen of afvoerbuizen
  • ... Video-endoscoop voor inspectie van ontoegankelijke holle ruimten via de kleinste openingen
  • ... Video-boroscoop voor visuele inspecties bij machines en installaties
  • ... Pijpcamera voor effectieve inspectie van ook langere pijpsecties, dankzij optionele rollenslede
  • ... Puntlokalisatie-apparaat voor het lokaliseren van defecten in niet-metalen buizen met buisinspectiezender

Alles met slechts één systeem en eenduidige bedieningslogica!

Met het VSP-systeem kunt u praktisch elke visuele inspectietaak optimaal het hoofd bieden!
VSP-systeem als kabelhaspelcameraset VSP3041
VSP-systeem als kabelhaspelcameraset VSP3041
Het VSP-systeem is een flexibel toepasbare universele oplossing voor technische videoscopie en endoscopie

Voordelen in de praktijk:

  • Ontwikkeling, ontwerp, productie: 100% Trotec
  • Optimale universele oplossing voor vele VT-toepassingen (Visual Testing)
  • Modulair systeem – flexibel combineerbaar en uitbreidbaar
  • Robuuste bedieningseenheid met kleurendisplay en een extreem krachtige lithium-polymeer-accu – universeel toepasbaar bij alle VSP-systeemcomponenten
  • Heldere, buigbare camerakoppen – draai- en zwenkbaar of extra smal en waterdicht volgens IP67
  • Uitbreidbaar met verschillende video-endoscopen en -boroscopen
  • Met de optionele VSP3041-transmitter, ook geschikt voor punt- en trajectlokalisatie

Alle VSP-systeemcomponenten in één overzicht

Monitor-bedieningseenheid VSP-Control
Schuifkabelhaspel VSP-R30
VSP3041 transmitter
Video-endoscoop VSP-VS
Video-boroscoop VSP-BS
Camerakoppen VSP-H
VSP-trolley
Centreerhulpen VSP-CD


Bedieningseenheid VSP-Control

De bedieningseenheid VSP-Control is het hart van het totale VSP-systeem. Pijpcamera, endoscoop of boroscoop – voor elke aangesloten cameramodule fungeert de VSP-Control als weergave-eenheid met een eenduidige logica voor alle besturings- en bedieningsinstellingen van alle modules.

Via VSP-Control kan de camerakop worden gedraaid en gezwenkt (VSP-H41M) en kunnen de instellingen voor helderheid, zoom, foto- of video-opname en geheugenbeheer worden uitgevoerd.

Via de multistekker-aansluiting kunnen naar wens een schuifkabelhaspel of verschillende video-endoscopen en -boroscopen worden aangesloten op de VSP-Control. Het met rubber beklede bedieningspaneel en de rubberbeschermingen aan de zijkanten van de eenheid van ABS met beschermingsgraad IP 64, heeft bovendien een USB-aansluiting en SD-kaartsleuf.

Bedieningseenheid VSP-Control

Met de bedieningseenheid VSP-Control heeft u alle visuele tests en inspecties onder controle

De robuuste ABS-behuizing met beschermingsgraad IP64 (1), rubberbeschermingen aan de zijkanten en draaglussen, heeft een met rubber bekleed bedieningspaneel en een contrastrijk Wide-VGA-display (2), waarop indien nodig een lichtbeschermkap (3) kan worden geplaatst.
Robuuste ABS-behuizing met opsteekbare lichtbeschermkap
Aan de achterzijde zijn twee ronde koppen (4) aangebracht, die dienen als klikvergrendeling op de schuifkabelhaspel VSP-R30 tijdens transport en gebruik. Ook praktisch is de geïntegreerde accu-capaciteitsindicatie (5).
Accu-capaciteitsindicatie op de achterzijde
De van een beschermkap voorziene multistekkerbus (7) maakt het aansluiten van schuifkabelcamera, boroscoop of videoscoop mogelijk. Voor een beter zicht kan de eenheid ook worden opgesteld op de uitklapbare opstelvoet (6).
Geïntegreerde opstelvoet

Schuifkabelhaspel VSP-R30

Voor gecombineerde toepassing met de bedieningseenheid VSP-Control bij inspecties

De VSP-R30 is een optimale pijpcamera, niet alleen voor visuele controles van bijvoorbeeld afvoer- en ventilatiekanalen of schorstenen, maar door de variabele uitrustingsmogelijkheden met camerakoppen in verschillende grootten, ook voor vele andere toepassingen. De glasvezelversterkte schuifkabel is uitgerust met een meterteller en een extra deeltrajectmeetfunctie.

Schuifkabelhaspel VSP-R30 met VSP-Control
De 30 meter lange schuifkabel van de VSP-R30 is glasvezelversterkt en kan 90 ° worden gebogen bij pijpleidingen ≥ 135 mm.
Glasvezelversterkte schuifkabel
Een schuifkabel-meterteller met deeltrajectmeting is geïntegreerd in de haspelbehuizing.
Geïntegreerde schuifkabel-meterteller met deeltrajectmeetfunctie
De schuifkabelhaspel is zo geconstrueerd, dat hij variabel staand en liggend kan worden gebruikt.
Variabel staand, evenals liggend te gebruiken
Tijdens het transport kan de geïntegreerde spiraalkabel voor het aansluiten van de bedieningseenheid VSP-Control aan twee clips worden bevestigd.
Clips voor spiraalkabelbevestiging
Twee klikvergrendelingen maken een snelle bevestiging van de bedieningseenheid VSP-Control mogelijk en waarborgen een stevige bevestiging in elke positie.
Inhaakinrichting aan de achterzijde voor de bedieningseenheid VSP-Control
Schuifkabeltrommel en camerakop kunnen samen met de vergrendelde bedieningseenheid als compleet systeem eenvoudig worden opgeborgen en getransporteerd.
Eenvoudig te transporteren

Profiteer van de modulaire flexibiliteit van het VSP-systeem, bijvoorbeeld met de volledig geconfigureerd bestelbare kabelhaspelcameraset VSP3041, bestaande uit bedieningseenheid VSP-Control met lichtbeschermkap in transportkoffer, 30 m schuifkabelhaspel VSP-R30 en camerakop VSP-H41M, koepelbeschermkorf en geleidingskogel.


Camerakoppen VSP-H

Voor inspecties met de schuifkabelhaspel VSP-R30

U kunt bij het VSP-systeem kiezen uit twee camerakoppen – VSP-H41M en VSP H25F. Beide camerakoppen zijn uitgerust met een afgedichte schroefdraadaansluiting en kunnen afwisselend op het uiteinde van de schuifkabel worden geschroefd.

De camerakop VSP-H41M kan tijdens inspecties 360° worden gedraaid en 180° worden gezwenkt. Camera en LED's zijn bij de VSP-H41M stootbestendig ingebouwd onder een transparante, verwisselbare kunststofkoepel.

Als extra bescherming van de camerakop VSP-H41M en de kunststofbeschermkap, is het gebruik van een koepelbeschermkorf mogelijk.

De smallere camerakop VSP-H25F is ook zeer geschikt voor krappere inspectiezones en maakt met z'n zichtveld van > 120° een goed overzicht mogelijk.

Camerakoppen VSP-H41M en VSP-H25F
Camerakop VSP-H41M
Camerakop VSP-H41M
Camerakoppen VSP-H41M en VSP-H25F
Camerakoppen VSP-H41M en VSP-H25F
Koepelbeschermkorf voor VSP-H41M
Camerakoppen VSP-H41M en VSP-H25F

Praktische accessoires:
Radiozender voor positielokalisatie van de camerakop

De optioneel verkrijgbare VSP3041 transmitter wordt eenvoudig tussen sonde-einde en camerakop bevestigd en zendt zo de positie van de camerakop naar een geschikte ontvanger zoals de Leidingdetector SR-24.

Zo wordt een puntlokalisatie van de beschadigde locatie, evenals het detecteren van het totale pijptraject mogelijk.

Optionele radiozender voor positielokalisatie van de camerakop
Optionele radiozender voor positielokalisatie van de camerakop
Optionele radiozender voor positielokalisatie van de camerakop met een geschikte ontvanger, zoals de SR-24
Optionele radiozender voor positielokalisatie van de camerakop

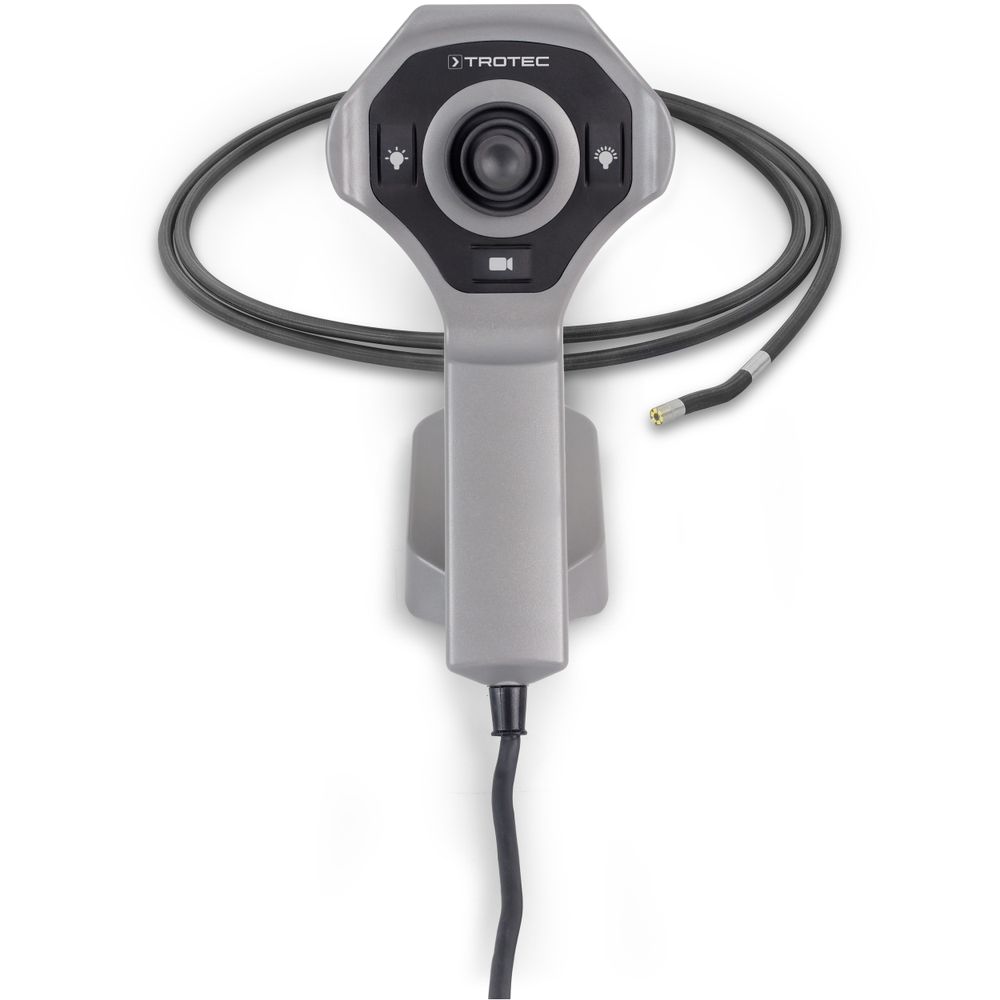

Video-endoscoop VSP-VS

Video-endoscoop VSP-VS

Voor gecombineerde toepassing met bedieningseenheid VSP-Control bij inspecties

Voor het VSP-systeem zijn videoscopen in verschillende sondelengen en -diameters verkrijgbaar. Voor beeldweergave en -opslag wordt de videoscoop eenvoudig aangesloten op de bedieningseenheid VSP-Control. Elke videoscoop heeft een in alle richtingen traploos zwenkbare camerakop en een robuuste, meerwandige sonde voor maximale flexibiliteit bij een tegelijk hoge torsiebestendigheid.

Dankzij de geïntegreerde magneetvoet, kunnen de video-endoscopen voor visuele controles ook probleemloos op metalen wanden, stalen balken, schakelkastdeuren of andere ferromagnetische onderdelen worden bevestigd.

Video-endoscoop VSP-VS

Video-boroscoop VSP-BS

Voor gecombineerde toepassing met bedieningseenheid VSP-Control bij inspecties

Geschikt voor elke toepassing zijn boroscopen met verschillende sondedikten verkrijgbaar met camera die kijken naar voren, naar de zijkant of in twee richtingen. De boroscoop wordt voor beeldweergave en -opslag eenvoudig aangesloten op de bedieningseenheid VSP-Control.

Kijkrichting- en zichtveldschema van de beschikbare boroscoop-sonden VSP-BS
Kijkrichting- en zichtveldschema van de boroscoop-sonden VSP-BS
Video-boroscoop VSP-BS


VSP-centreerhulpen met geïntegreerde verlichting

VSP-centreerhulpen met geïntegreerde verlichting
Optioneel verkrijgbaar paraatkoffer voor de VSP-centreerhulpen
VSP-centreerhulp VSP-CD 60-200
VSP-centreerhulp VSP-CD 60-200
VSP-centreerhulp VSP-CD 60-200
VSP-centreerhulp VSP-CD 60-200
VSP-centreerhulp VSP-CD 60-200
VSP-centreerhulp VSP-CD 60-200

Als accessoires zijn twee rollensledes met 3-punts schaarbeen-rijwerk verkrijgbaar, die traploos kunnen worden vooringesteld op de te inspecteren pijpbinnendiameter. De centreerhulpen maken een gecentreerde positionering van de camerakop in de pijpsectie met een lichtlopende voeding mogelijk, terwijl de geïntegreerde verlichting de weergave van de pijpsectie verbetert.

Beide centreerhulpen kunnen aan de achterzijde met de schuifkabel worden verbonden en aan de voorzijde worden voorzien van een camerakop naar uw keuze. Voor extra verlichting is de centreerhulp VSP-CD 60-200 uitgerust met een ringverlichting (24 LED's) en de VSP CD 140-400 met drie verstelbare LED-spots.

VSP-centreerhulp VSP-CD 140-400
VSP-centreerhulp VSP-CD 140-400
VSP-centreerhulp VSP-CD 140-400
VSP-centreerhulp VSP-CD 140-400
VSP-centreerhulp VSP-CD 140-400
VSP-centreerhulp VSP-CD 140-400

VSP-trolley – optioneel verkrijgbare transportkoffer voor het VSP-systeem

VSP-trolley

De optioneel verkrijgbare transportkoffer met maatwerk schuimrubberinleg voor het complete VSP-programma, exclusief schuifkabelhaspel, maakt het tijdbesparend opbergen en een veilig transport mogelijk.

Tot de uitrusting van de robuuste harde kunststofkoffer, behoren een uittrekbare beugelgreep, transportrollen, een draaggreep en slotringen voor het aanbrengen van hangsloten.

VSP-trolley – optioneel verkrijgbare transportkoffer voor het VSP-systeem
VSP-trolley – optioneel verkrijgbare transportkoffer voor het VSP-systeem
Geconfigureerde set VSP3041, klaar voor het bestellen

Bestelgereed geconfigureerd: Kabelhaspelcameraset VSP3041 voor riool- en pijpinspecties

Profiteer van de modulaire flexibiliteit van het VSP-systeem, bijvoorbeeld met de compleet geconfigureerd bestelbare kabelhaspelcameraset VSP3041, bestaand uit de volgende VSP-systeemcomponenten:

Met deze set heeft u een optimale schuifkabelcamera, waarvan de toepassingsmogelijkheden indien nodig voordelig met extra VSP-systeemcomponenten kunnen worden uitgebreid.

Deze toepassingsflexibiliteit biedt alleen het VSP-inspectiesysteem van Trotec!

30 m schuifkabelhaspel VSP-R30 – opgenomen in de VSP3041-set
Bedieningseenheid VSP-Control – opgenomen in VSP3041-set
Camerakop VSP-H41M – opgenomen in VSP3041-set
Geleidingskogel – opgenomen in VSP3041-set

Geleidebal inbegrepen in de leveringsomvang van de set

Een meegeleverde geleidebal met rollen helpt de camerakop te centreren in het buisprofiel (max. ø 100 mm) en tilt deze boven vuilresten op de vloer.

Makkelijk te installeren: De duwkabel wordt eenvoudig in de open geleidekogel aan de voorste huls gestoken en vervolgens zonder gereedschap gesloten met behulp van een klikvergrendeling. Hierdoor blijft de duwkabel veilig vergrendeld in de geleidebal.

Eén geleidebal is bij de set inbegrepen.
Eén geleidebal is bij de set inbegrepen.
Eén geleidebal is bij de set inbegrepen.
Eén geleidebal is bij de set inbegrepen.
Eén geleidebal is bij de set inbegrepen.
Eén geleidebal is bij de set inbegrepen.
Eén geleidebal is bij de set inbegrepen.

Kopen

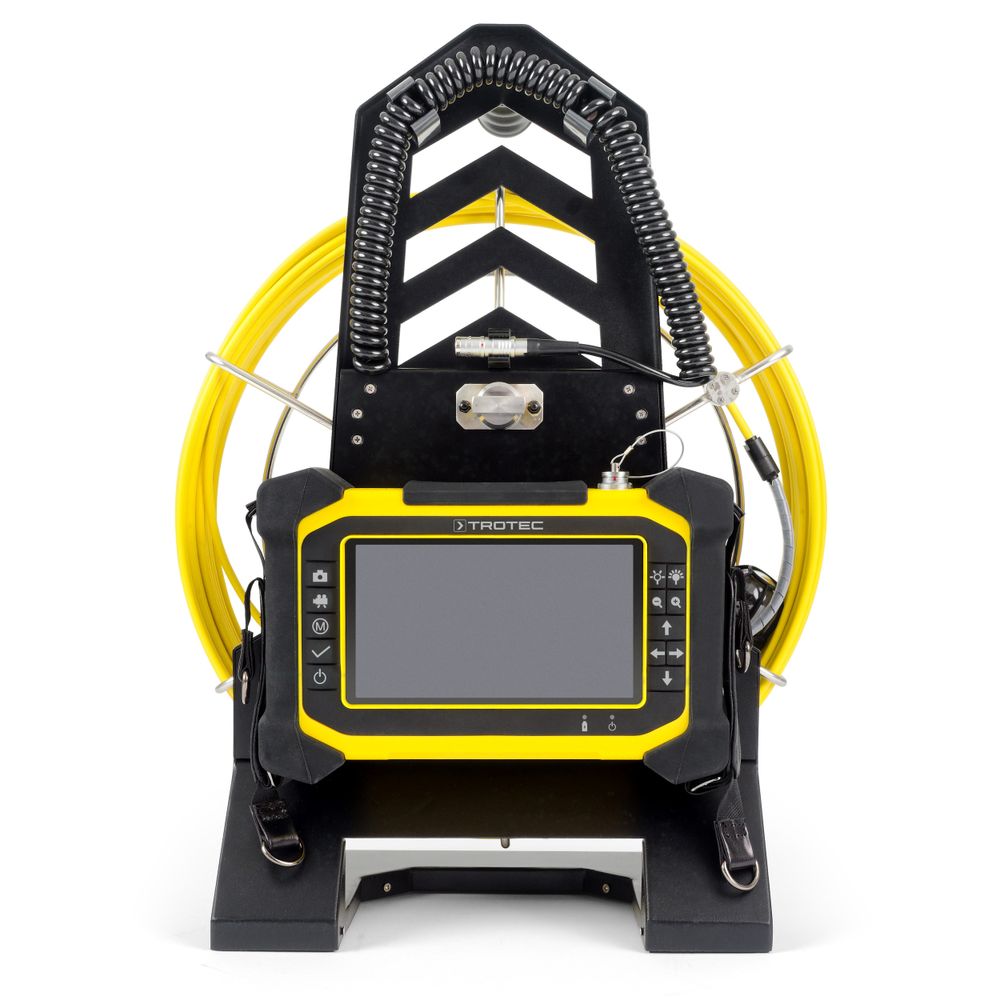

Inspectiesysteem VSP3041 tonen in Trotec webshop

Technische gegevens

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.115
Schuifkabel
  Type Glasvezelversterkt
  Afmetingen Lengte 30 m, ø 5,4 mm
  90°-bochtgedrag Leidingen ≥135 mm
  Beschermingsgraad schuifkabel IP67 (camerakop-aansluiting)
Trommel
  Trommeluitvoering Metalen behuizing met draaggreep en in-/uitspoelhulpstuk, Staand en liggend te gebruiken, Inhaakinrichting aan de achterzijde voor bevestiging van de bedieningseenheid VSP-Control, Digitale meterteller, Geïntegreerde spiraalkabel met multistekker voor VSP-Control
Afmeting
  Lengte (zonder verpakking) [mm] 515
  Breedte (zonder verpakking) [mm] 405
  Hoogte (zonder verpakking) [mm] 200
Gewicht
  (zonder verpakking) [kg] 6,5

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

VSP-Control

VSP-Control besturingseenheid tonen in Trotec webshop

Camerakoppen VSP-H

VSP-R30

Duwkabelhaspel VSP-R30 tonen in Trotec webshop

Video-endoscoop VSP-VS

Videoscoop taster VSP-VS 3.9-1500 tonen in Trotec webshop
Videoscoop taster VSP-VS 6.2-1500 tonen in Trotec webshop
Videoscoop taster VSP-VS 6.2-3000 tonen in Trotec webshop

Camerakop VSP-H41M

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.130
Display
  Resolutie 300 000 pixels
Uitvoering van behuizing
  RVS-sensor met kunststofkoepel
Sonde/camerakop
  Focus Handmatig
  12 LED's
  Scherptediepte 15 mm tot ∞
  Zichtveld >75°
  Zwenkbereik [°] 180
  Rotatie 360°
  Waterdichtheid tot 1 m
Afmeting
  Lengte (zonder verpakking) [mm] 60
  Diameter (zonder verpakking) [mm] 41
Standaardleveromvang
Standaardleveromvang
  5 reserve-elektrodepunten

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Camerakop VSP-H25F

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.135
Display
  Resolutie 300 000 pixels
Uitvoering van behuizing
  RVS-sensor met lens van saffierglas
Sonde/camerakop
  Focus Handmatig
  12 LED's
  Scherptediepte 25 tot 100 mm
  Zichtveld >120°
  Waterdichtheid tot 1 m
Afmeting
  Lengte (zonder verpakking) [mm] 49
  Diameter (zonder verpakking) [mm] 25

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Video-endoscoop VSP-VS 3.9-1500

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.153
Display
  Resolutie 1 000 000 pixels
Interface
  Aansluitkabel met multistekker voor VSP-control, lengte ca. 150 cm
Functies en uitrustingen
  Sondekopbuiging
  Buiging op/neer/links /rechts
  Foto-/videoweergave
  Verlichtingshelderheid
Sonde/camerakop
  6 LED's
  Scherptediepte 10 tot 80 mm
  Zichtveld >120°
  Diameter sonde 3,9 mm
  Lengte sonde 1,5 m
  Constructie systeem Pistoolgreep met toetsenveld en joystickbesturing
  Constructie sonde Wolram-draadvlechtwerk met titaniumlegering
Veiligheidskenmerk
  Beschermingsgraad systeem IP64
  Beschermingsgraad sonde IP67
Afmeting
  Lengte (zonder verpakking) [mm] 155
  Breedte (zonder verpakking) [mm] 110
  Hoogte (zonder verpakking) [mm] 190
Gewicht
  (zonder verpakking) [kg] 0,62

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Video-endoscoop VSP-VS 6.2-1500

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.162
Display
  Resolutie 1 000 000 pixels
Interface
  Aansluitkabel met multistekker voor VSP-control, lengte ca. 150 cm
Functies en uitrustingen
  Sondekopbuiging
  Buiging op/neer/links /rechts
  Foto-/videoweergave
  Verlichtingshelderheid
Sonde/camerakop
  6 LED's
  Scherptediepte 15 mm tot ∞
  Zichtveld >120°
  Diameter sonde 6,2 mm
  Lengte sonde 1,5 m
  Constructie systeem Pistoolgreep met toetsenveld en joystickbesturing
  Constructie sonde Wolram-draadvlechtwerk met titaniumlegering
Veiligheidskenmerk
  Beschermingsgraad systeem IP64
  Beschermingsgraad sonde IP67
Afmeting
  Lengte (zonder verpakking) [mm] 155
  Breedte (zonder verpakking) [mm] 110
  Hoogte (zonder verpakking) [mm] 190
Gewicht
  (zonder verpakking) [kg] 0,62

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Video-endoscoop VSP-VS 6.2-3000

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.163
Display
  Resolutie 300 000 pixels
Interface
  Aansluitkabel met multistekker voor VSP-control, lengte ca. 150 cm
Functies en uitrustingen
  Sondekopbuiging
  Buiging op/neer/links /rechts
  Foto-/videoweergave
  Verlichtingshelderheid
Sonde/camerakop
  6 LED's
  Scherptediepte 15 mm tot ∞
  Zichtveld >120°
  Diameter sonde 6,2 mm
  Lengte sonde 3 m
  Constructie systeem Pistoolgreep met toetsenveld en joystickbesturing
  Constructie sonde Wolram-draadvlechtwerk met titaniumlegering
Veiligheidskenmerk
  Beschermingsgraad systeem IP64
  Beschermingsgraad sonde IP67
Afmeting
  Lengte (zonder verpakking) [mm] 155
  Breedte (zonder verpakking) [mm] 110
  Hoogte (zonder verpakking) [mm] 190
Gewicht
  (zonder verpakking) [kg] 0,62

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Video-endoscoop VSP-VS 8.4-3000

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.164
Display
  Resolutie 1 000 000 pixels
Interface
  Aansluitkabel met multistekker voor VSP-control, lengte ca. 150 cm
Functies en uitrustingen
  Sondekopbuiging
  Buiging op/neer/links /rechts
  Foto-/videoweergave
  Verlichtingshelderheid
Sonde/camerakop
  6 LED's
  Scherptediepte 25 mm tot ∞
  Zichtveld >120°
  Diameter sonde 8,4 mm
  Lengte sonde 3 m
  Constructie systeem Pistoolgreep met toetsenveld en joystickbesturing
  Constructie sonde Wolram-draadvlechtwerk met titaniumlegering
Veiligheidskenmerk
  Beschermingsgraad systeem IP64
  Beschermingsgraad sonde IP67
Afmeting
  Lengte (zonder verpakking) [mm] 155
  Breedte (zonder verpakking) [mm] 110
  Hoogte (zonder verpakking) [mm] 190
Gewicht
  (zonder verpakking) [kg] 0,62

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Video-boroscoop VSP-BS

Boorsonde VSP-BS 4.5S tonen in Trotec webshop
Boorsonde VSP-BS 6.4S tonen in Trotec webshop
Boorsonde VSP-BS 6.4F tonen in Trotec webshop
Boorsonde VSP-BS 6.4FS tonen in Trotec webshop

Video-boroscoop VSP-BS 4.5S

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.183
Display
  Resolutie 1 000 000pixels
Interfaces
  Aansluitkabel met multistekker voor VSP-control, lengte ca. 150 cm
Functies en uitrusting
  Wisseltoets voor-/zijaanzicht
  Foto-/videoweergave
  Verlichtingshelderheid
Sonde/camerakop
  Kijkrichting 90°
  6 LED's
  Scherptediepte 5 tot 25 mm
  Zichtveld >60°
  Diameter sonde 4,5 mm
  Lengte sonde 25 cm
  Constructie systeem Pistoolgreep met toetsenveld
  Constructie sonde star, RVS 304
Afmeting
  Lengte (zonder verpakking) [mm] 175
  Breedte (zonder verpakking) [mm] 67
  Hoogte (zonder verpakking) [mm] 50
Gewicht
  (zonder verpakking) [kg] 0,2

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Video-boroscoop VSP-BS 6.4F

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.192
Display
  Resolutie 1 000 000 pixels
Interfaces
  Aansluitkabel met multistekker voor VSP-control, lengte ca. 150 cm
Functies en uitrusting
  Wisseltoets voor-/zijaanzicht
  Foto-/videoweergave
  Verlichtingshelderheid
Sonde/camerakop
  Kijkrichting
  6 LED's
  Scherptediepte 15 mm tot ∞
  Zichtveld >120°
  Diameter sonde 6,4 mm
  Lengte sonde 25 cm
  Constructie systeem Pistoolgreep met toetsenveld
  Constructie sonde star, RVS 304
Afmeting
  Lengte (zonder verpakking) [mm] 175
  Breedte (zonder verpakking) [mm] 67
  Hoogte (zonder verpakking) [mm] 50
Gewicht
  (zonder verpakking) [kg] 0,2

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Video-boroscoop VSP-BS 6.4S

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.186
Display
  Resolutie 1 000 000 pixels
Interfaces
  Aansluitkabel met multistekker voor VSP-control, lengte ca. 150 cm
Functies en uitrusting
  Wisseltoets voor-/zijaanzicht
  Foto-/videoweergave
  Verlichtingshelderheid
Sonde/camerakop
  Kijkrichting 90°
  6 LED's
  Scherptediepte 8 tot 80 mm
  Zichtveld >90°
  Diameter sonde 6,4 mm
  Lengte sonde 25 cm
  Constructie systeem Pistoolgreep met toetsenveld
  Constructie sonde star, RVS 304
Afmeting
  Lengte (zonder verpakking) [mm] 175
  Breedte (zonder verpakking) [mm] 67
  Hoogte (zonder verpakking) [mm] 50
Gewicht
  (zonder verpakking) [kg] 0,2

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Seminars

Video-boroscoop VSP-BS 6.4FS

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.193
Display
  Resolutie 300 000 pixels
Interfaces
  Aansluitkabel met multistekker voor VSP-control, lengte ca. 150 cm
Functies en uitrusting
  Wisseltoets voor-/zijaanzicht
  Foto-/videoweergave
  Verlichtingshelderheid
Sonde/camerakop
  Kijkrichting 0° / 90°
  6 LED's
  1 LED
  Scherptediepte 8 tot 80 mm / 5 tot 25 mm
  Zichtveld >90°
  Diameter sonde 6,4 mm
  Lengte sonde 25 cm
  Constructie systeem Pistoolgreep met toetsenveld
  Constructie sonde star, RVS 304
Afmeting
  Lengte (zonder verpakking) [mm] 175
  Breedte (zonder verpakking) [mm] 67
  Hoogte (zonder verpakking) [mm] 50
Gewicht
  (zonder verpakking) [kg] 0,2

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Alternatieve producten

Laden...

Accessoires

Laden...

Downloads

Laden...
