Akoestische pijpsonde LD6000PTS

Voor akoestische lekdetectie direct in waterleidingen onder druk – ook aan de kant van de huisaansluiting

Bij het verhelpen van leidingbreukschade bij waterbedrijven is het duidelijk bepalen van de kostenplaats absoluut noodzakelijk.

Ligt de schade op het terrein van de gebouweigenaar of binnen het waterleidingnet van het waterbedrijf?

Zou men hier bij het zoeken naar de schade akoestische lekdetectie bovengronds uitvoeren, moet het leidingverloop eenduidig vastliggen, hetgeen in de praktijk vrijwel nooit het geval is. En het tot op het punt nauwkeurig detecteren binnen de huisaanluitleiding was tot op heden niet zondermeer mogelijk.

Met de akoestische pijpsonde LD6000PTS kunnen leidingbreuken eindelijk ook aan de kant van de huisaansluiting snel een eenvoudig worden gelokaliseerd!

De handige combinatie van een compacte en bochtvriendelijke inspectiesonde met geïntegreerde nauwkeurige microfoon en een sondekabel met zendmogelijkheden, maakt het akoestisch detecteren van de leklocatie, inclusief lokalisatiefunctie mogelijk.

Sonde en schuifkabel van de LD6000PTS kunnen hierbij volgens de voorschriften worden gedesinfecteerd en direct aan de kant van de huisaansluiting in de waterleiding onder druk worden gesluisd.


Flexibele toepassings- en combinatiemogelijkheden

Niet beïnvloed door omgevingsgeluid registreert de nauwkeurige microfoon van de LD6000PTS ook extreem zachte geluiden binnen de leiding, die via de bluetooth-zender draadloos naar de meegeleverde koptelefoon worden gezonden.

Ervaren meettechnici kunnen het lekgeluid zo doelgericht identificeren en de leklocatie daarna met de meterteller bepalen.

Is bovendien een combi-detector LD6000 aanwezig, kunnen de frequenties daarnaast ook optisch worden weergegeven en kunnen potentiële leklocaties via de balkindicator worden weergegeven. Bovendien maakt het gebruik van de LD6000 de registratie van gegevens over langere perioden mogelijk.

De LD6000PTS biedt u variabele bevestigingsmogelijkheden voor de schuifkabel-druksluis voor een flexibel inschuiven via:

  • huiswatermeter,
  • hoofdkraan,
  • gedemonteerde leiding,
  • opbouwarmatuur,
  • hydrant.
Ook de verbinding van de pijpsonde met de combi-detector LD6000 is probleemloos mogelijk en biedt een perfecte optische aanvulling op de akoestische lekdetectie. Bovendien kunnen met de LD6000 ook langdurige metingen worden geregistreerd.
Combi-detector LD6000





Voor een draadloze aansluiting van de pijpsonde bij de LD6000 heeft u de optioneel verkrijgbare LD6000PTS bluetooth-ontvanger nodig.
Bluetooth-zender

Eenvoudige leiding- en puntlokalisatie

Op de LD6000PTS kan bovendien een frequentiegenerator voor het laten uitzenden over de gehele schuifkabel of bij de sondepunt worden aangesloten.

Met de ontvanger kan dan het leidingverloop worden gedetecteerd of kan de leklocatie tot op het punt nauwkeurig worden gelokaliseerd.

Een geschikte zend-ontvangstcombinatie is bijvoorbeeld de leidingdetector SR-24 met de zender ST-510.

Als alternatief kunnen echter ook andere in de handel gebruikelijke, in het 33 kHz bereik werkende zend- en ontvangstapparaten worden gebruikt.

De LD6000PTS overtuigt met doordachte uitrustingsdetails:

Stalen buizenframe met polykat-schuifkabel
Poedergecoat stalen buizenframe met schuifkabel van polykat-glasvezel met geïntegreerde koperdraden
Bluetooth-zender met aansluitmogelijkheid voor een frequentiegenerator
Bluetooth-zender met aansluitmogelijkheid voor een frequentiegenerator
Flexibele sensorkop met nauwkeurige microfoon
Flexibele sensorkop met nauwkeurige microfoon
Schuifkabelvergrendeling
Stelhendel voor schuifkabelfixering
Voorraadreservoir voor desinfectiemiddel
Voorraadreservoir voor desinfectiemiddel
Mechanische meterteller voor lengtemeting
Mechanische meterteller voor lengtemeting
Transporthouder voor voorraadreservoir
Transporthouder voor voorraadreservoir
Drukbestendige kabelsluis
Drukbestendige kabelsluis

Verkrijgbaar in vier verschillende lengten van 50 tot 150 meter

De LD6000PTS is naast de standaarduitvoering met een schuifkabellengte van 50 meter, ook verkrijgbaar in de lengten 80, 100 en 150 meter, zodat u voor elke situatie beschikt over de juiste pijpsonde.

Terwijl de schuifkabeluitvoering van 50 m van de LD6000PTS een zeer flexibele, rubberommantelde sensorkop met geleidingkogel heeft (A), zijn de uitvoeringen in 80, 100 en 150 m uitgerust met een met staalvlechtwerk ommantelde sensorkop (B).

Voor elke uitvoering is optioneel een geschikte servicekoffer verkrijgbaar – klaar voor gebruik, gevuld met praktische accessoires en opnamemogelijkheid voor de in de standaardleveromvang opgenomen bluetooth-koptelefoon.

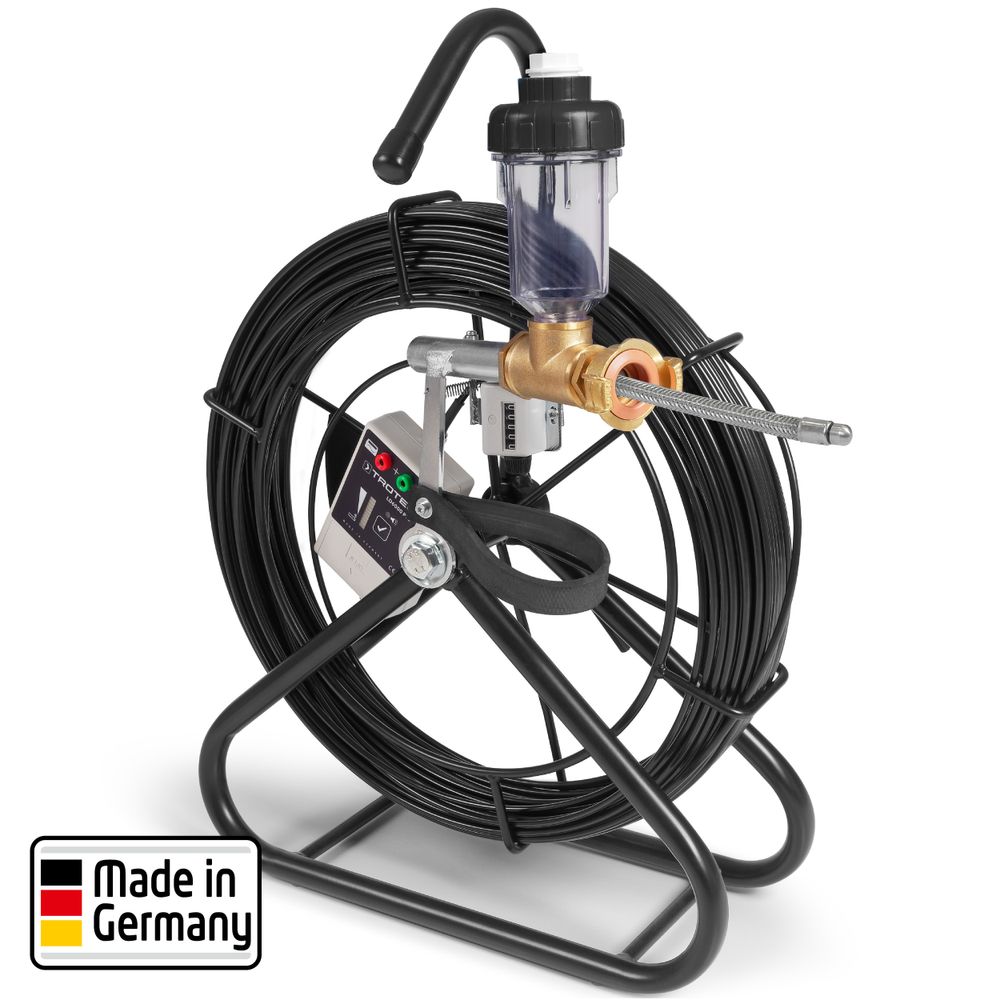

LD6000PTS in 80, 100 of 150 meter-uitvoering met staalvlechtwerk-ommantelde sensorkop
Voor elke uitvoering is optioneel een geschikte servicekoffer verkrijgbaar – gevuld, klaar voor gebruik (voorbeeldafbeelding)
50 meter uitvoering LD6000PTS met rubberommantelde sensorkop

Voordelen in de praktijk:

  • Tot op het punt nauwkeurige akoestische lekdetectie in gevulde waterleidingen onder druk
  • Maakt puntlokalisatie met de­ sondepunt en trajectlokalisatie van de schuifkabel voor het detecteren van het verloop van kunststofleidingen mogelijk
  • Geen beïnvloeding door omgevingsgeluid
  • Draadloze geluidsoverdracht via bluetooth
  • Geïntegreerde meterteller
LD6000PTS-accessoires

Meegeleverde accessoires:

  1. Bluetooth-koptelefoon

Optioneel verkrijgbare accessoires:

  1. LD6000PTS bluetooth-ontvanger
  2. Servicekoffer (voorbeeldafbeelding), klaar voor gebruik, gevuld met de volgende accessoires:
  3. Desinfectiemiddel
  4. Slangadapter
  5. GEKA-koppelingen 1 inch binnendraad en 1 inch buitendraad
  6. USB-laadkabel voor koptelefoon
  7. Autolaadadapter
  • 1 paar veiligheidshandschoenen

LD6000PTS-50

Akoestische pijpsonde LD6000 PTS tonen in Trotec webshop
Technische gegevens
Algemeen
  Artikelnummer 3.110.008.035
Geluid
  Meetprincipe piëzokeramisch
  Meetbereik min. [Hz] 10
  Meetbereik max. [Hz] 16.000
Display
  10-traps LED-balkindicatie
Interfaces
  Bluetooth
  Banaanstekker
Bluetooth
  Type Bluetooth 2.0
  Reikwijdte [m] 10 m
Apparaatbesturing
  Folietoetsenbord
Schuifkabel
  Durchmesser [mm] 4,5
  Länge [m] 50
  Biegeradius, minimal [mm] 100
  Gewicht [kg] 10
  Bruchkraft [kN] 40
Mikrofonsonde
  Durchmesser [mm] 10
  Länge [mm] 90
  Durchmesser Kugelkopf [mm] 12
  Biegeradius, minimal [mm] 40
  Frequenzbereich [Hz] 10 - 16.000
  Ortungstiefe max. [m] 3,5
  Beschermingsgraad IP68
Kabelschleuse mit Desinfektionsvorrichtung
  Druckfestigkeit [bar] 16
Uitvoering van behuizing
  Kunststof/metaal
Beschermingsgraad
  IP68 - (sensor)
  IP66 - (BT-transmitter)
Omgevingscondities
  Bedrijf - min. temperatuur [°C] 0
  Bedrijf - min. temperatuur [°C] 80
Gebruiksduur
  > 12 h
Energievoorziening
  Intern (batterij)
  Batterijtype 1x 9V-blokbatterij
Afmeting
  Lengte (zonder verpakking) [mm] 160
  Hoogte (zonder verpakking) [mm] 569
  Diameter (zonder verpakking) [mm] 400
Gewicht
  (zonder verpakking) [kg] 17
Standaardleveromvang
Standaardleveromvang
  Meetapparaat
  Bluetooth-koptelefoon
  USB-kabel
  Batterij(en)
  Bedieningshandleiding
  geluidgeïsoleerde koptelefoon
  Transportkoffer
  Mini-oortje
  Software LogControl
  Software CorControl
  Signaalopnemer voor correlator-zender
  Correlator-zender 1 geel
  Correlator-zender 2 rood
  Notebook voor laptop-correlator
  laadapparaat
Bepaalde meetgrootheden en functies
intern sensorsysteem
  Geluid [digits]
Functies en uitrustingen
  akustische Leckortung in mit nicht aggressiven Flüssigkeiten und unter Druck befüllten Rohrleitungen
  wasserdicht nach Schutzart IP68 (Sonde)
  10-fach LED-Display an Bluetooth-Modul
  Bluetooth
  Robuste Bauweise
  Draadloos batterijgevoed bedrijf
  Batterijstatusindicatie

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

LD6000PTS-80

LD6000PTS-100

Technische gegevens
Algemeen
  Artikelnummer 3.110.008.038
Geluid
  Meetprincipe piezokeramisch
  Meetbereik min. [Hz] 10
  Meetbereik max. [Hz] 16.000
Display
  10-traps LED-balkindicatie
Interfaces
  Bluetooth
  Banaanstekker
Bluetooth
  Type Bluetooth 2.0
  Reikwijdte [m] 10 m
Apparaatbesturing
  Folietoetsenbord
Schuifkabel
  Durchmesser [mm] 9
  Länge [m] 100
  Biegeradius, minimal [mm] 240
  Gewicht [kg] 20
  Bruchkraft [kN] 40
Mikrofonsonde
  Durchmesser [mm] 20
  Länge [mm] 140
  Biegeradius, minimal [mm] 100
  Frequenzbereich [Hz] 10 - 16.000
  Ortungstiefe max. [m] 3,5
  Beschermingsgraad IP68
Kabelschleuse mit Desinfektionsvorrichtung
  Druckfestigkeit [bar] 10
Uitvoering van behuizing
  Kunststof/metaal
Beschermingsgraad
  IP68 - (sensor)
  IP66 - (BT-transmitter)
Omgevingscondities
  Bedrijf - min. temperatuur [°C] 0
  Bedrijf - min. temperatuur [°C] 80
Gebruiksduur
  > 12 h
Energievoorziening
  Intern (batterij)
  Batterijtype 1x 9V-Blockbatterie
Afmeting
  Lengte (zonder verpakking) [mm] 380
  Hoogte (zonder verpakking) [mm] 830
  Diameter (zonder verpakking) [mm] 780
Gewicht
  (zonder verpakking) [kg] 27
Standaardleveromvang
Standaardleveromvang
  Meetapparaat
  Bluetooth-koptelefoon
  USB-kabel
  Batterij(en)
  Bedieningshandleiding
Bepaalde meetgrootheden en functies
Functies en uitrustingen
  akustische Leckortung in mit nicht aggressiven Flüssigkeiten und unter Druck befüllten Rohrleitungen
  wasserdicht nach Schutzart IP68 (Sonde)
  10-fach LED-Display an Bluetooth-Modul
  Bluetooth
  Robuste Bauweise
  Draadloos batterijgevoed bedrijf
  Batterijstatusindicatie

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

LD6000PTS-150

Technische gegevens
Algemeen
  Artikelnummer 3.110.008.039
Geluid
  Meetprincipe piezokeramisch
  Meetbereik min. [Hz] 10
  Meetbereik max. [Hz] 16.000
Display
  10-traps LED-balkindicatie
Interfaces
  Bluetooth
  Banaanstekker
Bluetooth
  Type Bluetooth 2.0
  Reikwijdte [m] 10 m
Apparaatbesturing
  Folietoetsenbord
Schuifkabel
  Durchmesser [mm] 9
  Länge [m] 150
  Biegeradius, minimal [mm] 240
  Gewicht [kg] 30
  Bruchkraft [kN] 40
Mikrofonsonde
  Durchmesser [mm] 20
  Länge [mm] 140
  Biegeradius, minimal [mm] 100
  Frequenzbereich [Hz] 10 - 16.000
  Ortungstiefe max. [m] 3,5
  Beschermingsgraad IP68
Kabelschleuse mit Desinfektionsvorrichtung
  Druckfestigkeit [bar] 10
Uitvoering van behuizing
  Kunststof/metaal
Beschermingsgraad
  IP68 - (sensor)
  IP66 - (BT-transmitter)
Omgevingscondities
  Bedrijf - min. temperatuur [°C] 0
  Bedrijf - min. temperatuur [°C] 80
Gebruiksduur
  > 12 h
Energievoorziening
  Intern (batterij)
  Batterijtype 1x 9V-Blockbatterie
Afmeting
  Lengte (zonder verpakking) [mm] 380
  Hoogte (zonder verpakking) [mm] 830
  Diameter (zonder verpakking) [mm] 780
Gewicht
  (zonder verpakking) [kg] 37
Standaardleveromvang
Standaardleveromvang
  Batterij(en)
Bepaalde meetgrootheden en functies
Functies en uitrustingen
  akustische Leckortung in mit nicht aggressiven Flüssigkeiten und unter Druck befüllten Rohrleitungen
  wasserdicht nach Schutzart IP68 (Sonde)
  10-fach LED-Display an Bluetooth-Modul
  Bluetooth
  Robuste Bauweise
  Draadloos batterijgevoed bedrijf
  Batterijstatusindicatie

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar
