Industriële airconditioner PT 6500 S
Universeel toepasbaar split-aircosysteem met koudemiddelvrije verbindingsleiding
Mobiele koeling voor professionals
De robuuste airconditioner PT 6500 S in een split-constructie is de eerste keus voor alle toepassingen waarbij een economische en gebruiksvriendelijke oplossing voor tijdelijke mobiele koeling wordt gevraagd.
Eenmaal op de gebruikslocatie, is de PT 6500 S binnen enkele minuten klaar voor gebruik. Voor de stroomtoevoer is slechts een 230 V stopcontact nodig en de verbinding naar de externe warmtewisselaar is dankzij de snelkoppeling binnen een mum van tijd klaar. In de verbindingsleiding circuleert alleen water met glycol, zodat bij het opbouwen en afbreken van de PT 6500 S nooit koudemiddellekkage kan ontstaan.
Door de combinatie van meerdere verbindingssets, kan de aansluitafstand indien nodig worden uitgebreid naar 30 meter, zodat ook ver verwijderde en raamloze ruimten kunnen worden gekoeld.
De constructie volgt de functie – consequent tot in het kleinste detail
De robuuste constructie van de PT 6500 S met sterke panelen van verzinkt staal en extra poedercoating, waarborgt een hoge bestendigheid tegen weersinvloeden en agressieve omgevingen.
Uitgerust met stabiele wielen en extra smal gebouwd, kan deze airconditioner kinderlijk eenvoudig worden getransporteerd en binnen een zeer krappe ruimte worden gerangeerd – de PT 6500 S past door elke deur en in elke lift. Twee geïntegreerde beugelgrepen beschermen het voorpaneel tegen botsschade en vereenvoudigen tegelijk het hanteren.
Krachtige koeltechniek voor continubedrijf
Talrijke detailoplossingen documenteren de robuustheid en kwaliteit van deze professionele airconditioner. Zo is bijvoorbeeld een extra robuuste aluminium-lamellenwarmtewisselaar met dikwandige koperbuizen ingebouwd en is de compressor voor extra lange standtijden op trillingsdempers gemonteerd.
Een krachtige centrifugale ventilator met radiale stroming voor het circuleren van grote luchtvolumes waarborgt, samen met het verstelbare uitblaasrooster, een homogene koeling van ook grote ruimten. Door de microprocessorgestuurde heetgasontdooicyclus, evenals de voorselecteerbare ventilatorsnelheden en doeltemperatuur, kan voor elke koelbehoefte de optimale ruimtetemperatuur worden bereikt – afhankelijk van de gebruiksomstandigheden zelfs tot wel 10 °C.
De robuuste, evenals compacte constructie en de hoge prestaties van de PT 6500 S, maken deze airconditioner tot de eerste keus bij talrijke koeltoepassingen – met een optioneel opzetstuk ook als Spotcooler.
Praktische details voor een snelle inzet in vaak wisselende omgevingen
Razendsnelle aansluiting dankzij van een waterkoelcircuit met snelkoppeling
Verbindingsleidingen flexibel en eenvoudig razendsnel installeren – dit pluspunt is een onverslaanbaar praktisch voordeel:
De aircosystemen uit de PT-serie hebben twee gescheiden koelcircuits. De koudemiddelkringloop van de ruimte-eenheid hermetisch is gesloten, daarnaast wordt tussen het koelaggregaat en de externe warmtewisselaar voor de koeling van de condensor en voor het warmtetransport via een verbindingsset nog een kringloop geïnstalleerd, waarin alleen water met een glycolaandeel als koelmedium circuleert, hierdoor kan er bij het koppelen en loskoppelen van de apparaten geen koudemiddelverlies ontstaan.
Voor een snelle installatie van de water- en energieleiding tussen airconditioner en warmtewisselaar, zijn de verbindingssets van dit aircosystemen uitgerust met hoogwaardige snelkoppelingen, zodat ook probleemloos langere verbindingen tot maximaal 30 meter snel, eenvoudig en zuiver kunnen worden ingericht – optimaal voor kantoor-, server- en productieruimten, schakelcentrales of studio's, waar meestal dichtbij geen mogelijkheid aanwezig is voor een warmteafvoer.
PlanoPT opent installatiewegen, die tot nu toe geblokkeerd bleven
De exclusief bij Trotec verkrijgbare PlanoPT maakt het installeren van de PT -verbindingsleidingen onder alle gangbare binnen- en buitendeuren door mogelijk. Zo kunnen met de gepatenteerde PlanoPT ook ruimten met koelaggregaten worden uitgerust, die geen klassieke installatietoegangen hebben. Ervaar meer over de voordelen van de PlanoPT van Trotec ...
Snelle installatie met PT-verbindingssets
 |
Optionele onder-deurdoorvoer met PlanoPT
 |
Gedeelde constructie– gebundelde koelkracht
De binneneenheid van de PT 6500 S heeft een krachtige compressie-installatie met een hermetisch gesloten koudemiddelkringloop. Daarin wordt de aangezogen ruimtelucht afgekoeld naar de gekozen doeltemperatuur en daarna via een radiale ventilator met een hoge druk weer als koellucht afgegeven aan de ruimte. Een extra voordeel biedt het circulatiebedrijf van de PT 6500 S , waarbij geen binnenlucht wordt verbruikt of onderdruk ontstaat.
Bij het koudeproces ontstaat door het proces ook warmte. Om te zorgen dat deze niet weer in de ruimtelucht komt, wordt de in de condensor ontstane proceswarmte in een gescheiden systeem via het hierin circulerende koelmedium met een pomp naar de externe warmtewisselaar geleid.
De verbinding tussen binneneenheid en de buiten geplaatste warmtewisselaar, kan zeer snel tot stand worden gebracht met de PT-verbindingssets. Deze hebben snelkoppelingen en maken een totaal installatietraject van maximaal 30 meter tussen binnen- en buiteneenheid mogelijk.
Als koelmedium circuleert in de verbindingsleidingen alleen water met een gering glycolaandeel, hierdoor kan bij het vakkundig koppelen en loskoppelen van de apparaten geen koudemiddellekkage ontstaan.
In de buiteneenheid stroomt het koelmedium daarna door een warmtewisselaar met een groot oppervlak, waardoor omgevingslucht wordt geblazen voor het opnemen van de warmte. Daarna stroomt het in temperatuur verlaagde koelmedium via de verbindingsleiding weer naar de binneneenheid, om daar opnieuw warmte op te nemen.
Spotcooling-optie
Voor koeling van installatieonderdelen is vaak een gelijkmatige verlaging van de totale ruimteluchttemperatuur minder relevant, maar wel het gericht afkoelen van speciale componenten, die bijvoorbeeld bijzonder veel warmte leveren.
Typische toepassingen zijn bijv. computercentra of SMT-automaten, waarbij voldoende koeling door bestaande installaties in de hete maanden niet meer betrouwbaar kan worden gewaarborgd.
Voor dergelijke toepassingen kan de PT 6500 S indien nodig ook worden gebruikt als Spotcooler. Met het optioneel verkrijgbare Spotcooling-opzetstuk kan de geleverde koelluchtstroom worden gebundeld en via de aangesloten luchttransportslang gericht op de te koelen locatie worden gericht.
Hoeveel koelvermogen is nodig voor uw ruimten?
Voor bedrijfsruimten, praktijken, kantoren of magazijnen kunt u de volgende waarden gebruiken voor een snelle, algemene behoeftebepaling van het benodigde koelvermogen:
- 30 Watt per kubieke meter
Voor typische ideale bedrijfsruimten met standaard voor energieneutrale huizen, normale raamoppervlakken en gebruik door weinig personen - 10 Watt per kubieke meter extra
bij slechte isolatie - 10 Watt per kubieke meter extra
bij meer dan 3 personen in de ruimte - 10 Watt per kubieke meter extra
bij een bovengemiddeld raamoppervlak - 10 Watt per kubieke meter extra
bij ramen/buitenwanden op het zuiden - 50 Watt per kubieke meter
voor ruimten op zolder
Vooral bij zolderruimten in de oudbouw, blijft het bepalen van de benodigde koelcapaciteit door ontbrekende detailkennis desondanks moeilijk. Voor de zekerheid dan met 60 Watt per kubieke meter rekening houden, bij slecht geïsoleerde daken en veel dakramen zelfs nog meer. - 55 Watt per kubieke meter
voor gebruik van airconditioners in bouwcontainers
Online capaciteitsberekening
Voor een individuele koellastberekening moeten naast ruimtespecificaties ook het gedrag tijdens gebruik en andere warmtebelastingen worden meegenomen. Gebruik daarom voor een gedetailleerde berekening eenvoudig onze Online-calculator.
Hoge toepassingsflexibiliteit, ook bij hogere omgevingstemperaturen
Onschatbaar praktijkvoordeel voor verhuurders
Zelfs als de omgevingstemperatuur het standaard werkbereik zou overschrijden, biedt het variabele warmtewisselaarontwerp van de PT-serie flexibel implementeerbare aanpassingsmogelijkheden!
Stand 1:
Uitbreiding van het werkbereik door een eenvoudige warmtewisselaarwissel
In plaats van de standaard warmtewisselaar, kan de airconditioner PT 6500 S indien nodig ook flexibel worden gecombineerd met de krachtige warmtewisselaar PT S+ van de airconditioner PT 15000 S.
Zo kan deze airconditioner ten opzichte van de standaardversie ook nog bij een 4 °C hogere omgevingstemperatuur probleemloos worden gebruikt, dit biedt doorslaggevende reserves, als het er op aan komt!
Stand 2:
Duplex Cooling met DualHex-koppeling – optimaal bij extreme omgevingstemperaturen
Profiteer zeer eenvoudig van Duplex Cooling, door met de DualHex-koppeling twee warmtewisselaars in serie aan te sluiten op één verbindingsleiding.
Duplex Cooling maakt ook een ΔT-verhoging van de bovenste werkbereikgreswaarde met 7 °C mogelijk.
Met deze techniek kan het aircosysteem PT 6500 S ook nog worden toegepast in omgevingen tot 45 °C – of draait het apparaat bij lagere temperaturen niet op vollast.
Voor het optionele Duplex-Cooling-bedrijf is naast de DualHex-koppeling ook nog een extra warmtewisselaar nodig.
Direct vergelijking van airconditioners uit de PT-serie:
Om te zorgen dat u exact de op uw vraag afgestemd en meest geschikte PT-airconditioner kunt vinden, heeft u hier de mogelijkheid alle airconditioners uit de PT-serie van Trotec overzichtelijk met elkaar te vergelijken.
Modellen die u niet in de vergelijking wilt meenemen, kunnen eenvoudig worden weggeklikt.
Voordelen in de praktijk:
Kopen
/nl_BE/1210001070/Aircosysteem-PT-6500-S-132534-1613473200.jpg)

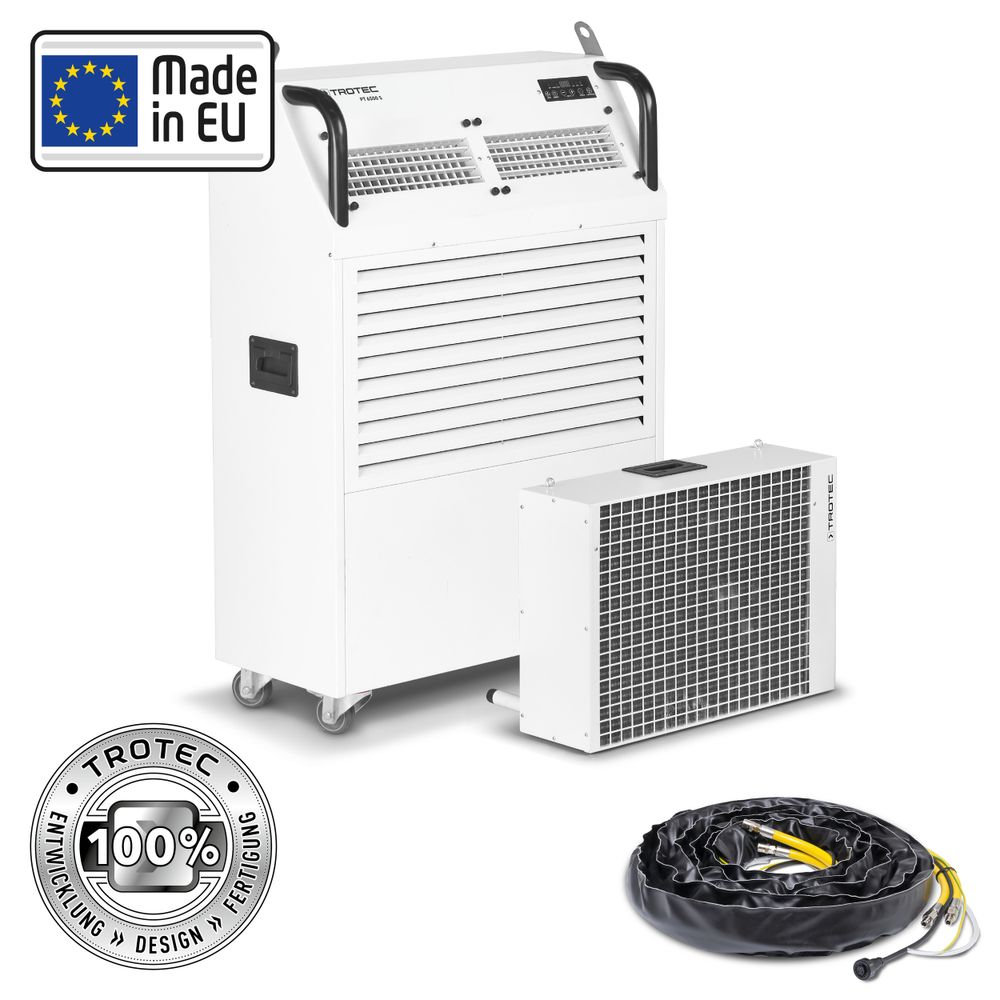

Aircosysteem PT 6500 S
8 259,34 € incl. BTW Nettoprijs excl. BTW weergegeven
Technische gegevens
| Technische gegevens | ||
|---|---|---|
| Algemeen | ||
| Artikelnummer | 1.210.001.070 | |
| Type | ||
| Split | ||
| Monoblock | ||
| Koelcapaciteit bij 25°C | ||
| Koelcapaciteit [kW] | 6,6 | |
| Koelcapaciteit [Btu/h] | 22.500 | |
| Koelcapaciteit | ||
| max. [kW] | 7,1 | |
| max. [Btu/h] | 24.226 | |
| Luchthoeveelheid | ||
| Niveau min. [m³/h] | 1.150 | |
| Niveau max. [m³/h] | 1.500 | |
| Ventilator | ||
| Ventilatorsnelheden | 3 | |
| Bereikbare ruimtetemperatuur | ||
| (min.) afhankelijk van gebruiksomstandigheden [°C] | 10 | |
| Koelmedium | ||
| Koelmedium | Water | |
| Elektrische waarden | ||
| Netaansluiting | 230 V, 50 Hz | |
| Opgenomen vermogen [kW] | 2,99 | |
| Nominale stroomopname [A] | 13 | |
| aanbevolen afzekering [A] | 16 | |
| Elektrische aansluiting | ||
| Aansluitstekker | CEE 7/7 | |
| Verhuuruitvoering | CEE 7/7 | |
| Compressor | ||
| Koudemiddeltype | R-410A | |
| Koudemiddelhoeveelheid [g] | 900 | |
| GWP-factor | 2.088 | |
| CO2 -equivalent | 1,879 | |
| Druk zuigzijde [MPa] | 0,87 | |
| Druk uitlaatzijde [MPa] | 2,45 | |
| Geluidswaarden | ||
| Niveau 1 - Afstand 3 m [dB(A)] | 47 | |
| Niveau 2 - Afstand 3 m [dB(A)] | 52 | |
| Niveau 3 - Afstand 3 m [dB(A)] | 59 | |
| Afvoerlucht | ||
| Totale lengte [m] | ||
| Diameter [mm] | ||
| Technische gegevens buitenunit | ||
| Opgenomen vermogen [kW] | 0,14 | |
| IP-beschermingsgraad | IP66 | |
| Omgevingsvoorwaarden temperatuur min. | 7 | |
| Omgevingscondities temperatuur max. | 38 | |
| Geluidsniveau Niveau max. - 3 m [dB(A)] | 62 | |
| Luchthoeveelheid [m³/h] | 2.100 m³/uur max. | |
| Warmteafvoer | ||
| Warmtewisselaar extern | ||
| gesloten watercircuit | ||
| Lucht | ||
| Warmteafvoerslanglengte [m] | ||
| Verbindingsleiding max. [m] | 30 | |
| Lengte verbindingsleiding in [m] | 10 (meegeleverd) | |
| Afmeting | ||
| Lengte (zonder verpakking) [mm] | 360 | |
| Breedte (zonder verpakking) [mm] | 815 | |
| Hoogte (zonder verpakking) [mm] | 1.200 | |
| Gewicht | ||
| (zonder verpakking) [kg] | 114 | |
| Uitrusting, eigenschappen en functies | ||
|---|---|---|
| Condenswaterafvoer | ||
| Automatisch | ||
| Met waterreservoir | ||
| Afvoerlucht | ||
| Met condensafvoer | ||
| Ruimtethermostaat | ||
| aanwezig | ||
| Ruimteluchtfilter | ||
| Eenvoudig toegankelijk | ||
| reinigbaar | ||
| Extra functies | ||
| Luchtuitblaasrichting instelbaar | ||
| Ontvochtigingsfunctie | ||
| Ventilatiefunctie | ||
| Automaat-functie | ||
| Swing-functie | ||
| Mobiliteit | ||
| Draag-/transportgreep/-grepen | ||
| Kunststof transportrollen | ||
| Spotcooling | ||
| Aantal uitblaasopeningen | ||
| Spotcooler-uitblaasverdeler max. [m] | ||
| Spotcooler-uitblaasverdeler | ||
| Spotcooler-uitblaasverdeler ø | ||
Serie-uitrusting
optioneel verkrijgbaar
niet beschikbaar
